Обзор корпуса Mastero GA-01

Mastero GA-01 — недорогой меш-корпус с боковой стенкой из стекла. Судя по цене и внешним данным, перед нами интересный Midi-Tower для домашних и игровых ПК начального уровня. Каков он в деле, узнаем из этого обзора.

Содержание

• Характеристики

• Упаковка

• Внешний вид и разъёмы

• Внутренняя компоновка и комплектация

• Сборка

• Тесты

• Итоги

Характеристики

Упаковка

Коробка с корпусом

Коробка из двухслойного гофрокартона. На боковой стороне изображён логотип бренда Mastero. В правом верхнем углу — он же, но уменьшенный и в инверсии. Слева-сверху подпись: «Одобрено лучшими специалистами».

Коробка с корпусом

С одного торца нанесён штрих-код и два значка под ним. Один значок обозначает наличие у корпуса портов USB 2.0 и USB 3.0. Конечно, в подключении по USB нет ничего удивительного, но версия 3.0 есть далеко не у каждого бюджетного корпуса. Второй значок подтверждает, что боковая стенка из закалённого стекла, а не акрила.

На обратном торце размещены основные характеристики корпуса. Они перечислены в разделе выше, но между ними есть одна нестыковка — в характеристиках на сайте указана длина видеокарты до 260 мм, а на коробке — до 270 мм. К данной нестыковке мы ещё вернёмся при сборке, но я скажу сразу — видеокарта длиной 262 мм в корпус поместилась, и даже осталось немного места. Но карта длиной 270 мм в него точно не влезет.

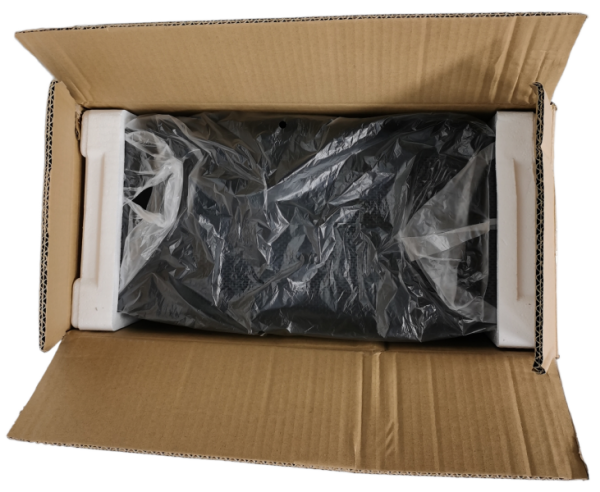

Вскрытая коробка с корпусом

Внутри коробки корпус с двух сторон зажат пенопластом, а для защиты от влаги и пыли помещён в полиэтиленовый пакет.

Внешний вид и разъёмы

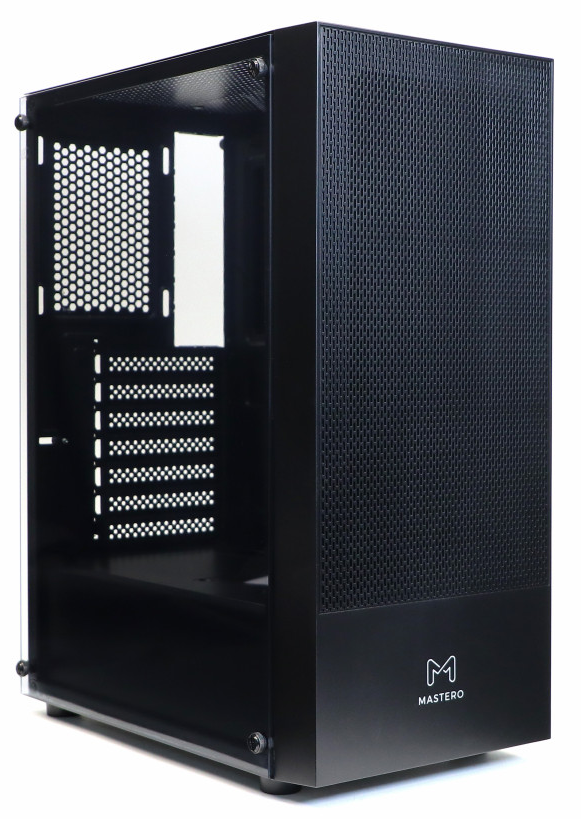

Лицевая часть корпуса со стеклянным бочком

Практически вся передняя часть корпуса покрыта сеткой в виде маленьких прямоугольников. Ниже, примерно по уровню отсека для блока питания, идёт пластиковая вставка. Боковая левая часть корпуса целиком закрыта закалённым стеклом.

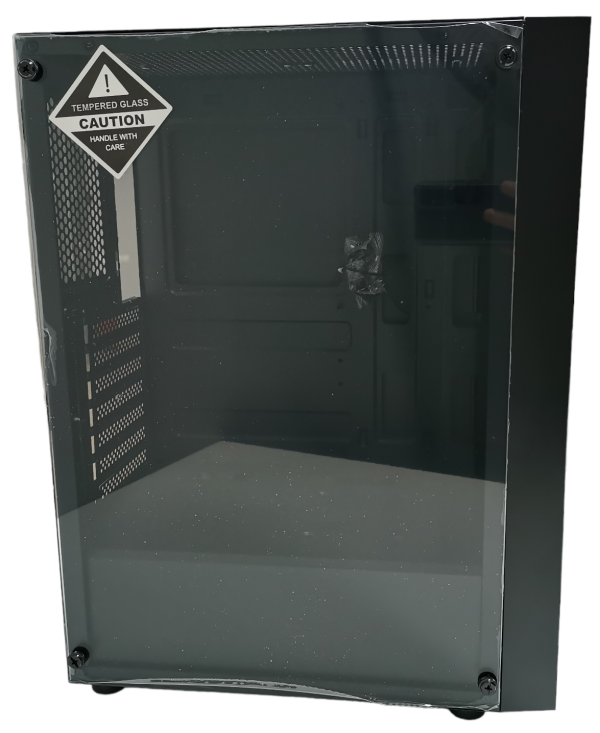

Боковая стеклянная панель

Стеклянная стенка фиксируется на четыре винта. Стекло с двух сторон защищено транспортировочной пленкой. Плёнка снимается без особых усилий и каких-либо следов.

Винты фиксации бокового стекла

Винты и ответные места на корпусе снабжены резиновыми накладками, для надёжной и безопасной фиксации стекла.

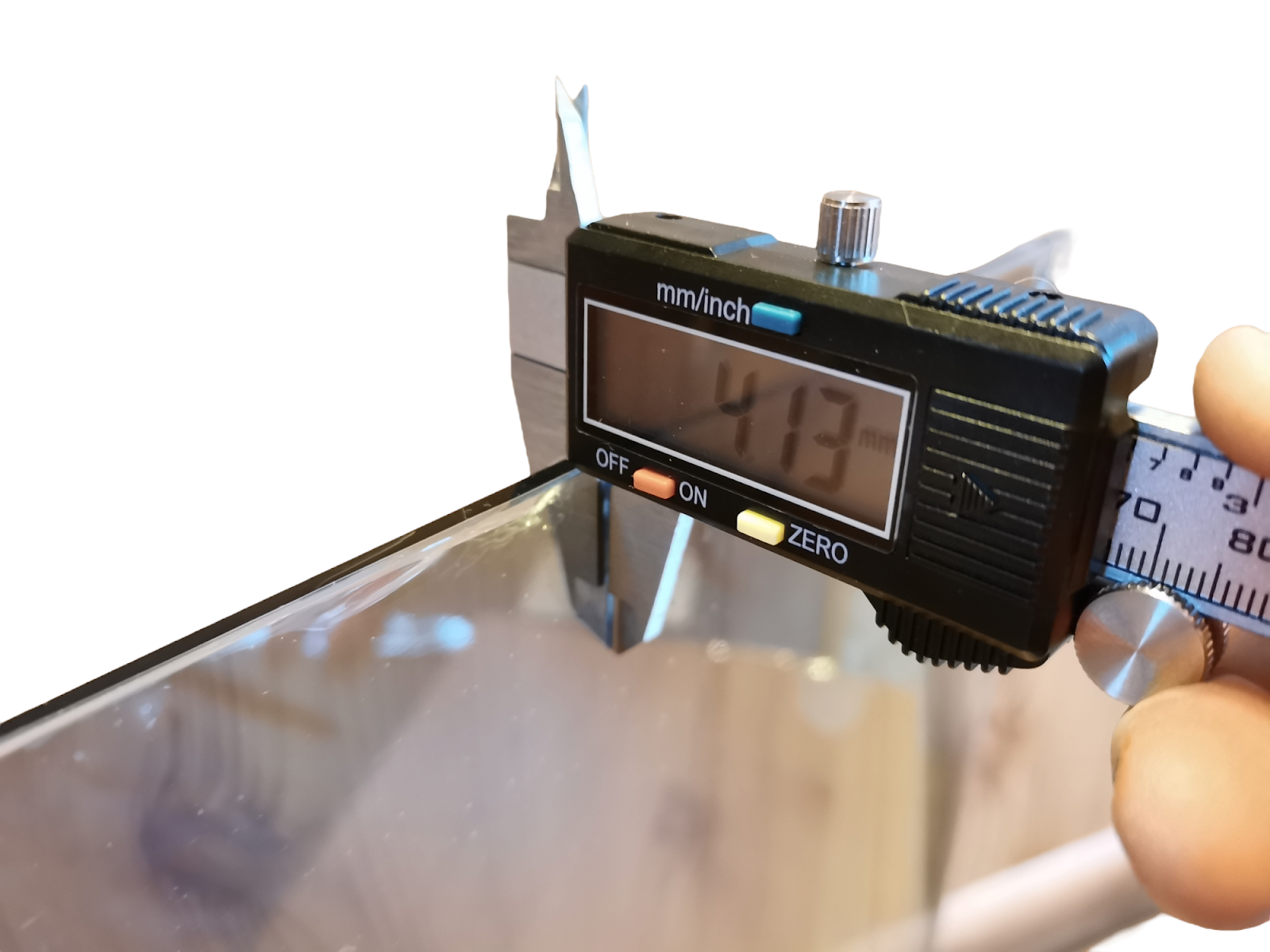

Реальная толщина бокового стекла соответствует заявленной

Продолжим визуальное обследование корпуса.

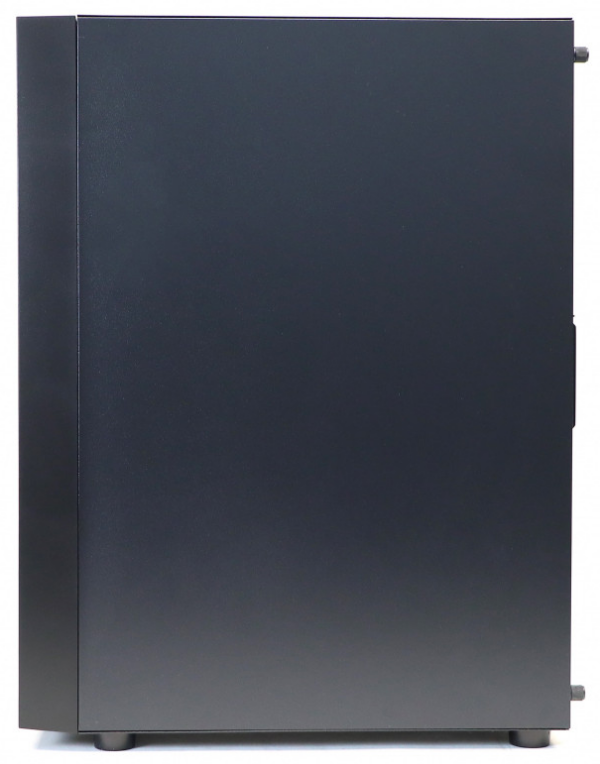

Другая боковая часть корпуса

С правой стороны — глухая металлическая крышка толщиной в полмиллиметра. Отмечу, что она ровная, без каких-либо выпуклостей. С одной стороны такое решение съедает место для укладки проводов, с другой — выглядит намного эстетичней.

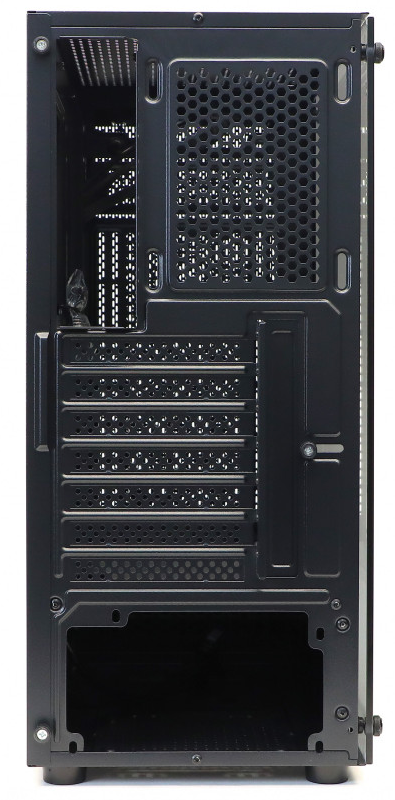

Задок корпуса

Сзади всё привычно-стандартно, перечислю сверху-вниз:

• Слева отверстие для задней планки материнской платы.

• Правее место для корпусного вентилятора диаметром 120 мм. Судя по канавкам, его можно поставить выше или ниже.

• Ниже 7 заглушек для плат расширения: видеокарты, звуковой карты и т.д.

• Справа дополнительная металлическая планка, зафиксированная винтом с ручной затяжкой.

• В самой нижней части место для блока питания.

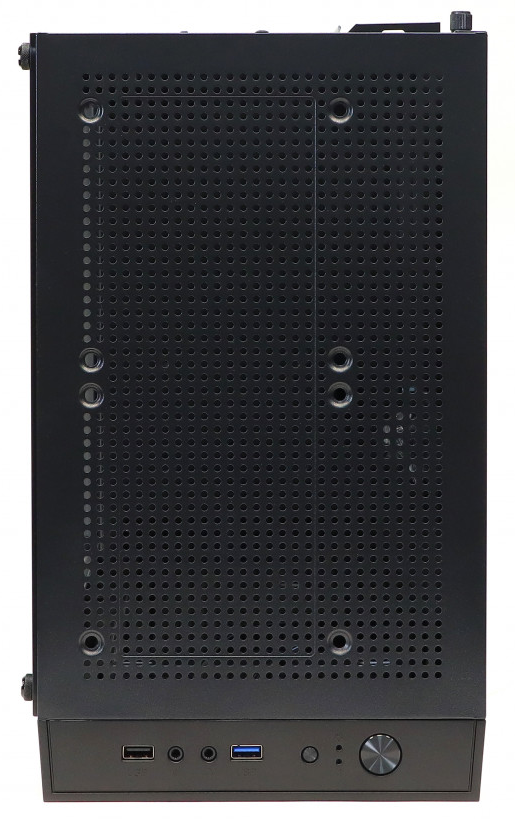

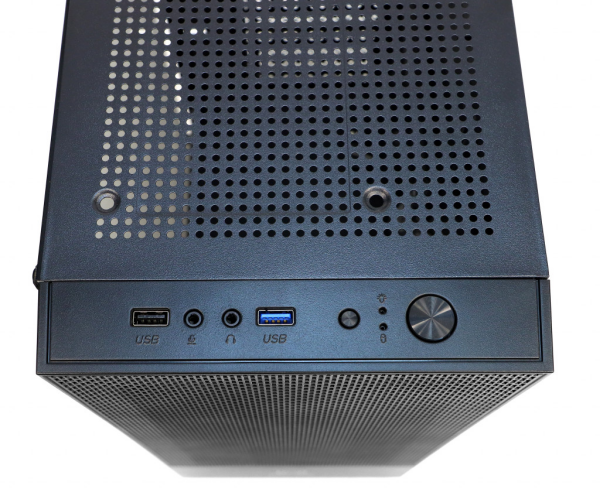

Интерфейсы подключения

На передней панели сверху расположены (слева-направо):

• USB 2.0 (чёрный).

• Два разъёма Jack 3.5 (для наушников и микрофона).

• Порт USB 3.0 (синий).

• Кнопка перезагрузки.

• Светодиодные индикаторы питания (постоянно светит синим) и активности накопителей (мигает красным).

• Кнопка включения.


Верхняя часть корпуса — в мелкой перфорации. Крепление двух верхних вентиляторов на 120 мм смещены влево. Возможно, такое решение вызовет боль у перфекционистов, но сборщики за него скажут спасибо — при таком расположении вентиляторы не воткнутся в радиатор материнской платы.

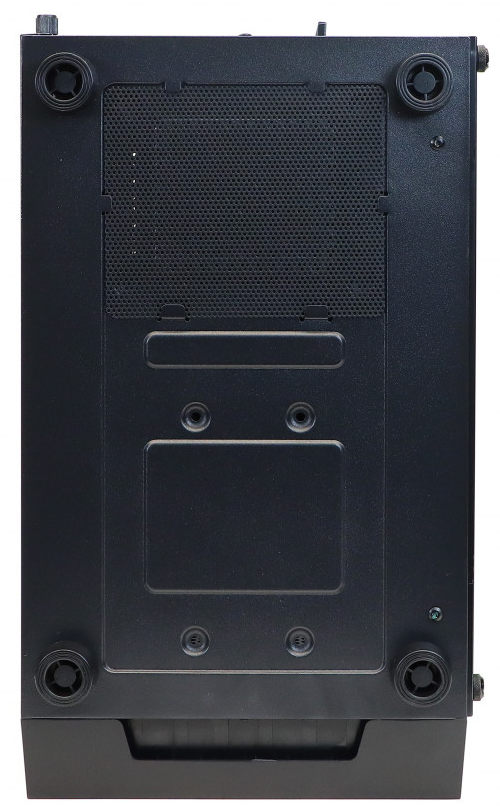

Четыре массивные высокие пластиковые ножки добавляют корпусу устойчивости и позволяют воздуху легче затекать внутрь.

Под блоком питания установлен пылевой фильтр. Он скрывает перфорацию в корпусе и четыре небольших возвышения, на которые устанавливается блок питания.

Осталось упомянуть о четырёх отверстиях в передней части корпуса, они нужны для установки в корпус жёсткого диска 3.5”.

Внутренняя компоновка и комплектация

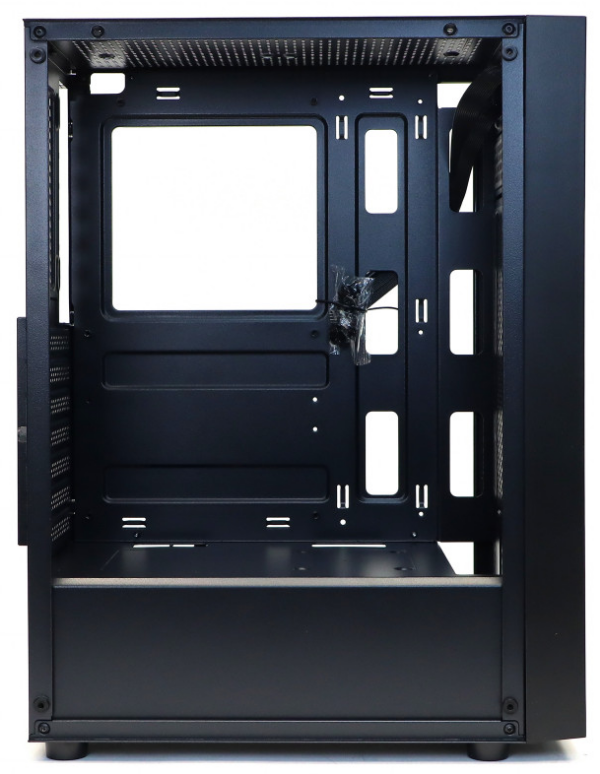

Корпус сбоку

Корпус позволяет установить материнские платы форм-фактора ATX, mATX и Mini-ITX.

Что касается количества вентиляторов, то напомню, что в кейс можно поставить два 120-мм вентилятора сверху, один сзади и два спереди (на самом деле влезет и три).

Крепёжный комплект в пакете зафиксирован к шасси корпусу. Простое и практичное  решение, чтобы крепёж не болтался внутри.

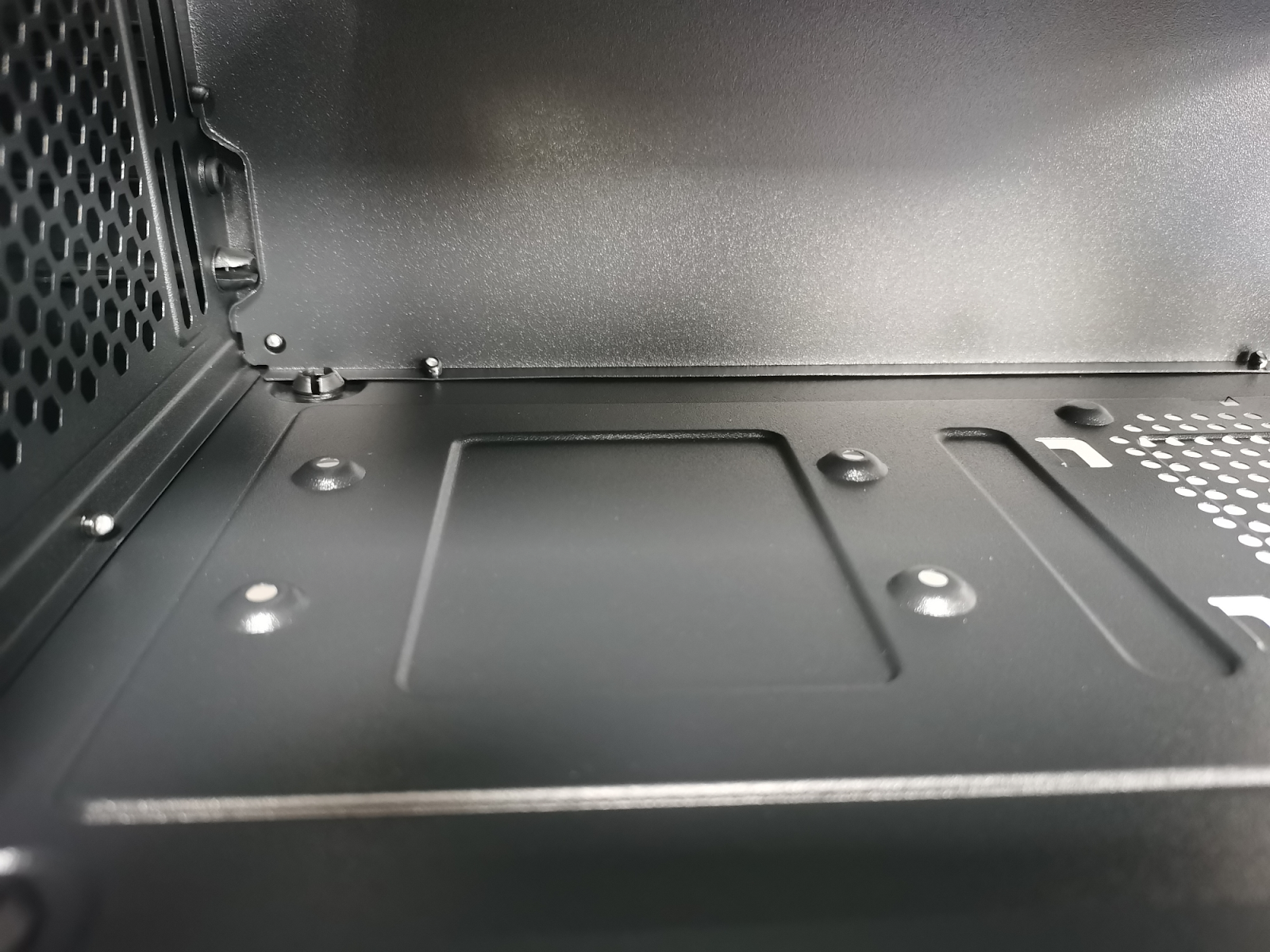

Место для SSD на кожухе

 На кожух устанавливается накопитель 2.5” — SSD либо жёсткий диск ноутбучного формата. Установить его можно с двух сторон — с той, что на фото выше и с обратной, то есть вверх ногами.

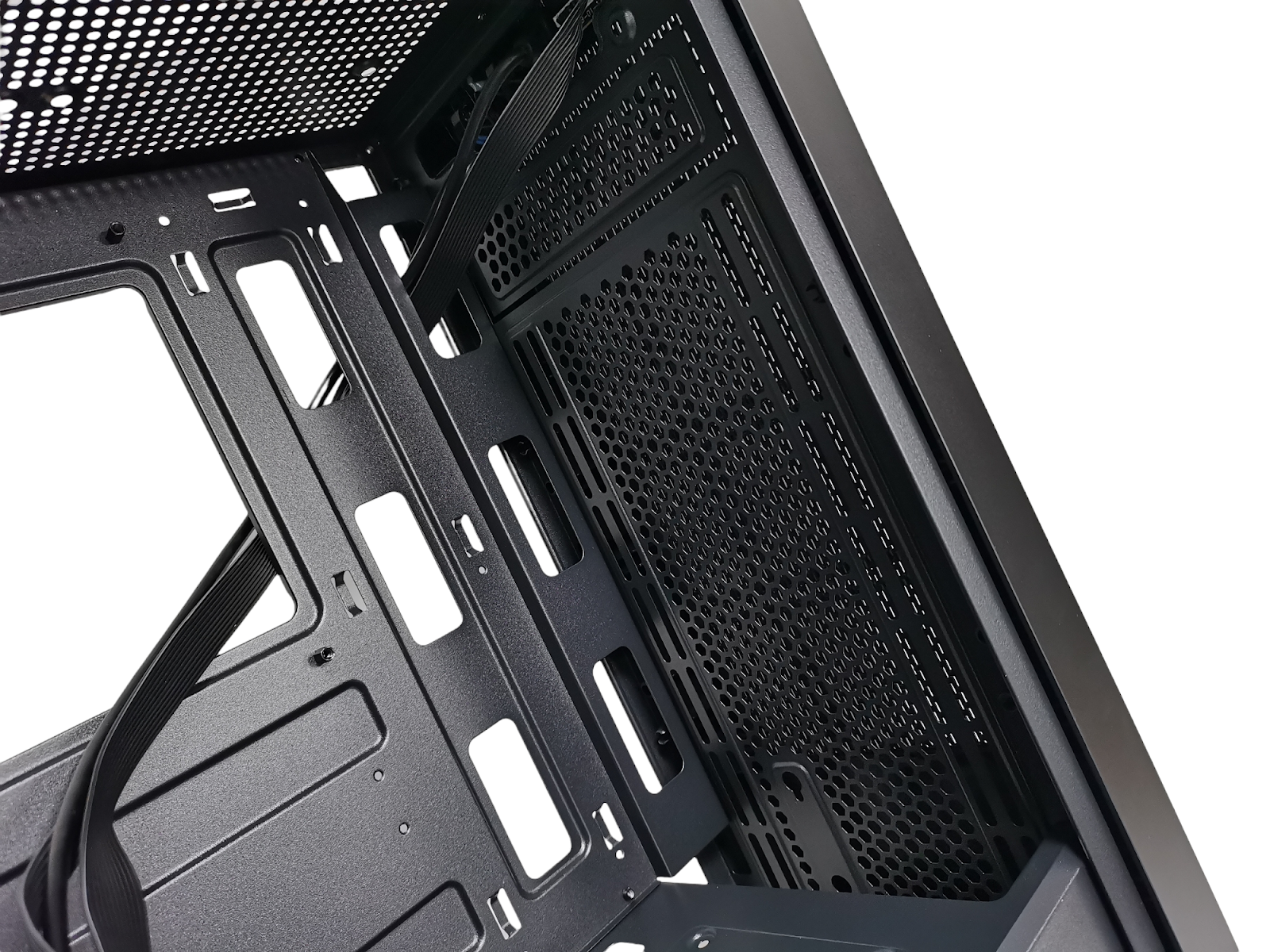

Боковая стенка шасси

На боковой стенке мест для накопителей не предусмотрено, вместо них — отверстия для прокладки кабеля. Такое решение в духе времени — формат 2.5” активно вытесняется более компактным М.2, с прямой установкой в материнскую плату.

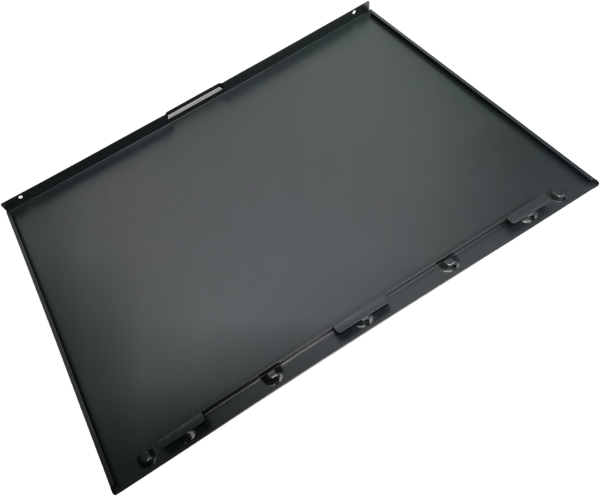

Боковая стальная крышка с обратной стороны

 Боковая крышка заслуживает отдельного внимания. Во-первых, она нормальной толщины 0.5 мм, как и шасси корпуса; а во-вторых фиксирующие «ухи» у крышки только спереди. Ставить такую на место — одно удовольствие. Просто сдвигаете крышку до упора, не беспокоясь о попадании в боковые пазы (как с обычной крышкой), и вкручиваете два винта.

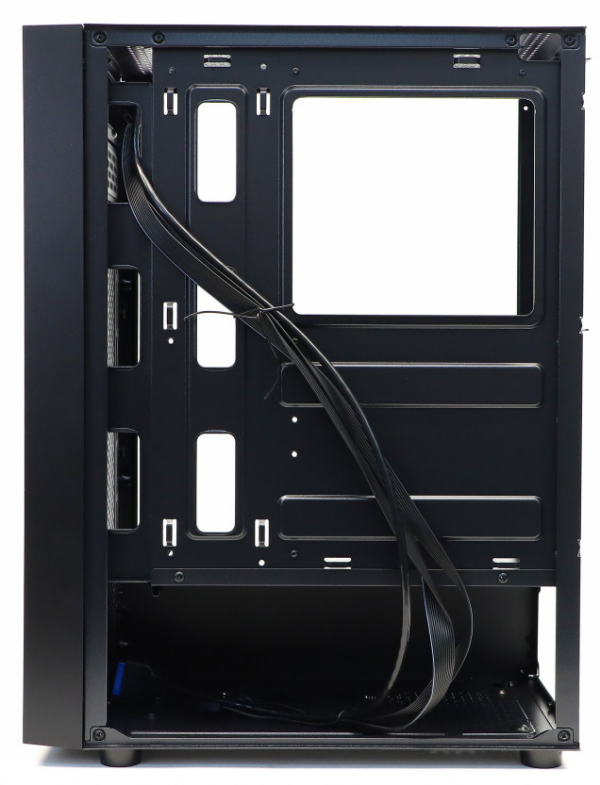

Боковая часть с другой стороны

Вырез под материнской платой открывает доступ к крепежу кулера. Снять его для замены термопасты не составит труда.

Посмотрим как обстоят дела с кабель-менеджментом. Проложить кабель получится по левой стороне. В середине, где идут проушины для фиксации проводов стяжками, места хватит только для тонкого или плоского кабеля.

Место крепления жёсткого диска

 Слева в самом низу четыре выступа с отверстиями — для установки 3.5” жёсткого диска.

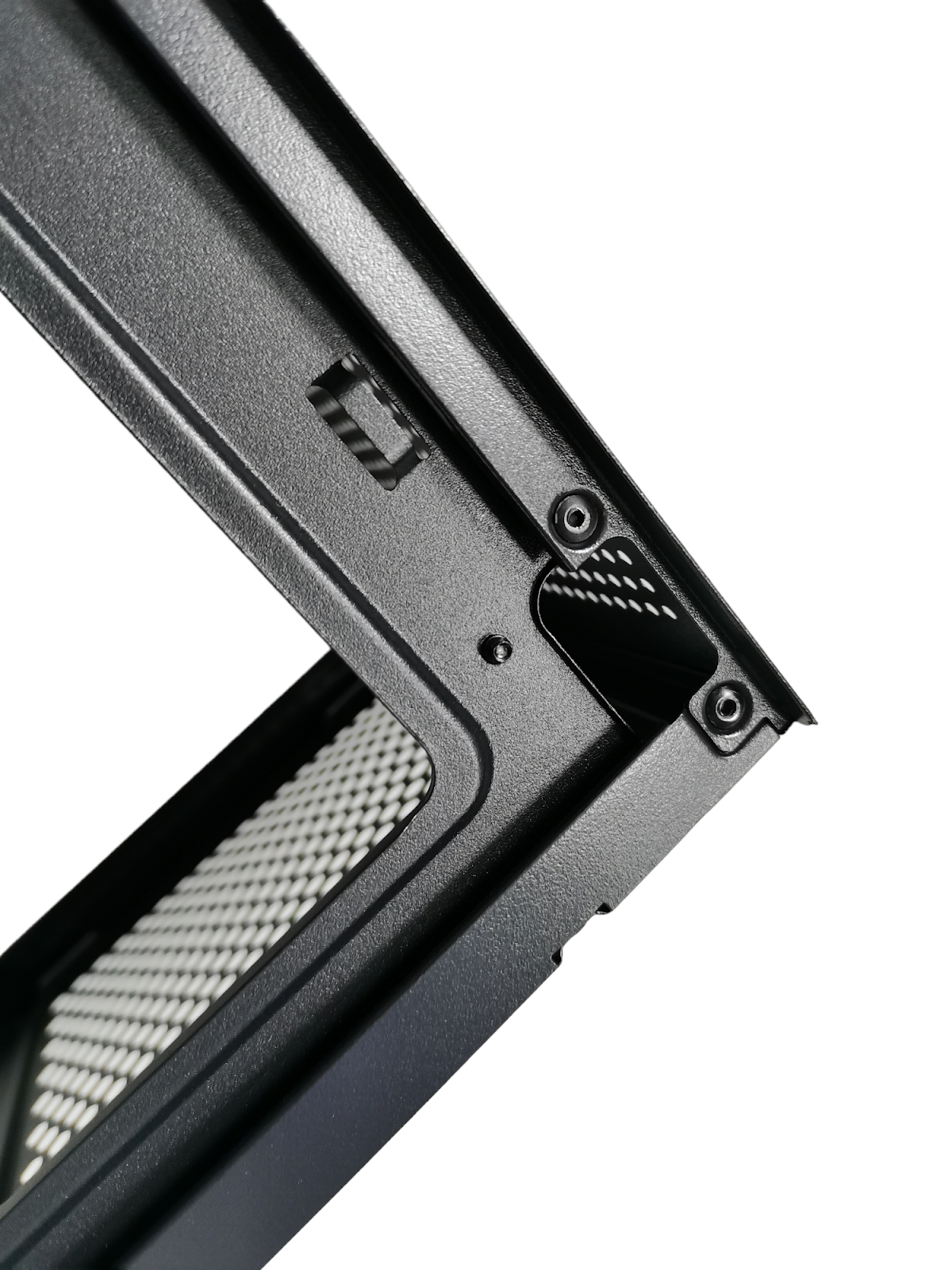

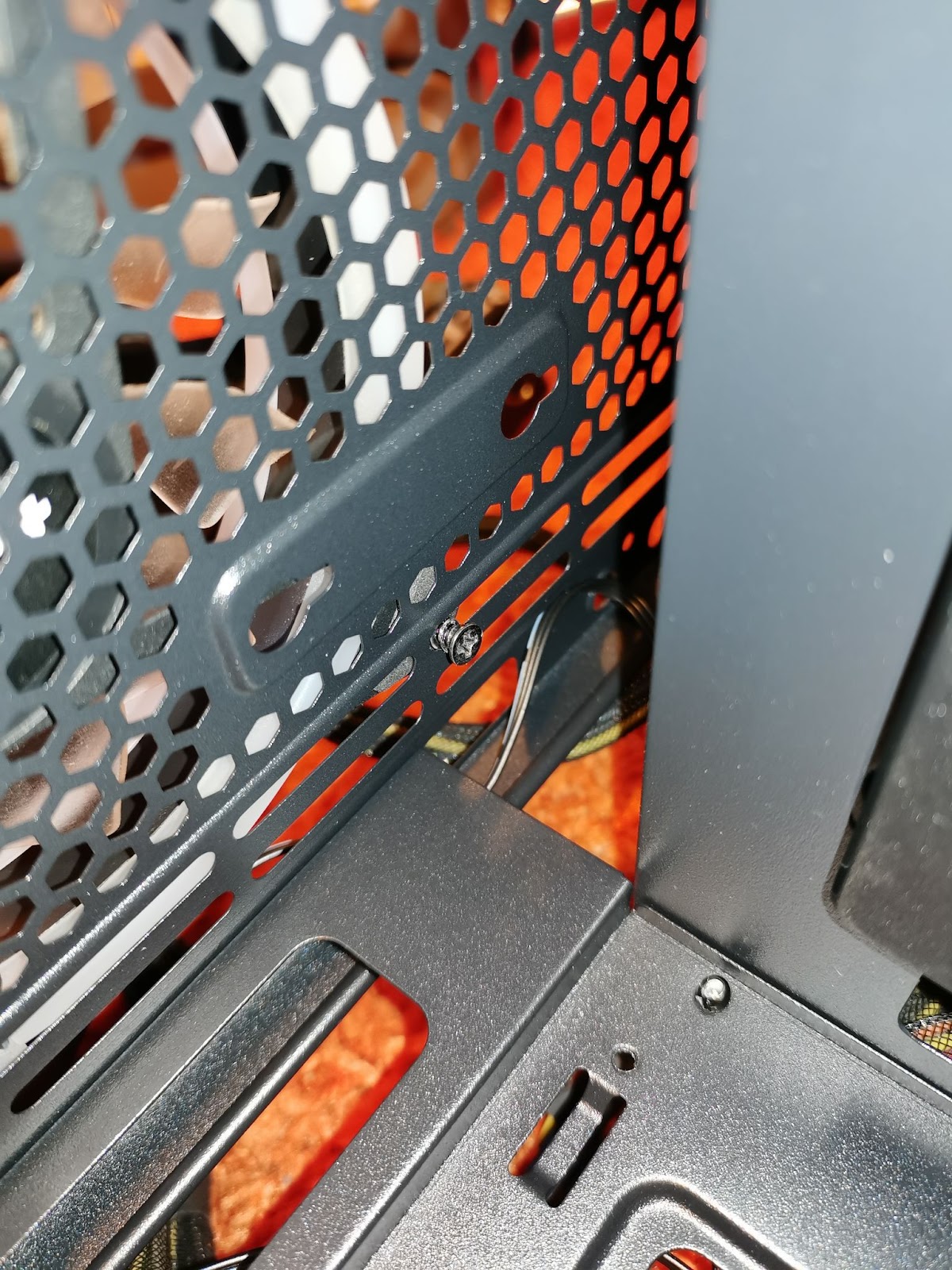

Переместимся в противоположный верхний угол. Здесь расположено отверстие для прокладки провода. Через него очень удобно завести кабель питания процессора и заднего вентилятора, максимально спрятав их.

Задняя часть поближе

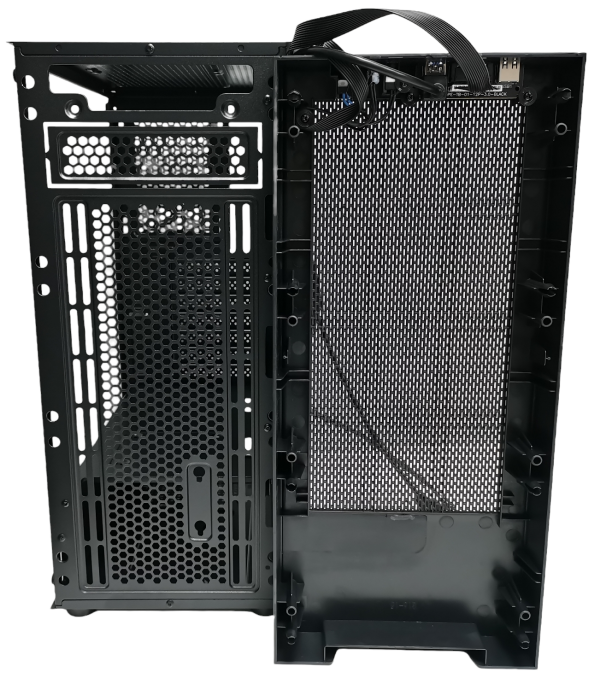

 Передняя панель снимается легко — достаточно прихватить её снизу и потянуть на себя — боковые фиксаторы  отщёлкнутся. Главное, не налегать по углам, а снимать равномерно. Это знание пригодится вам для установки передних вентиляторов.

Передняя часть со снятой панелью

 Бо́льшая часть элементов закреплены на винты. Провода кнопок включения и перезагрузки дополнительно защищены термоусадками. Есть уверенность, что при подключении флешки или наушников панель не провалится внутрь корпуса (такое не редкость в бюджетных корпусах).

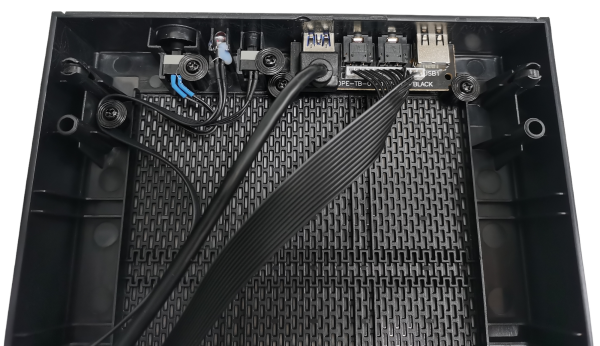

Подключение передней панели

 Коннекторы связывают переднюю панель с материнской платой и позволяют подключать наушники, микрофон, USB-флешки и другие устройства.

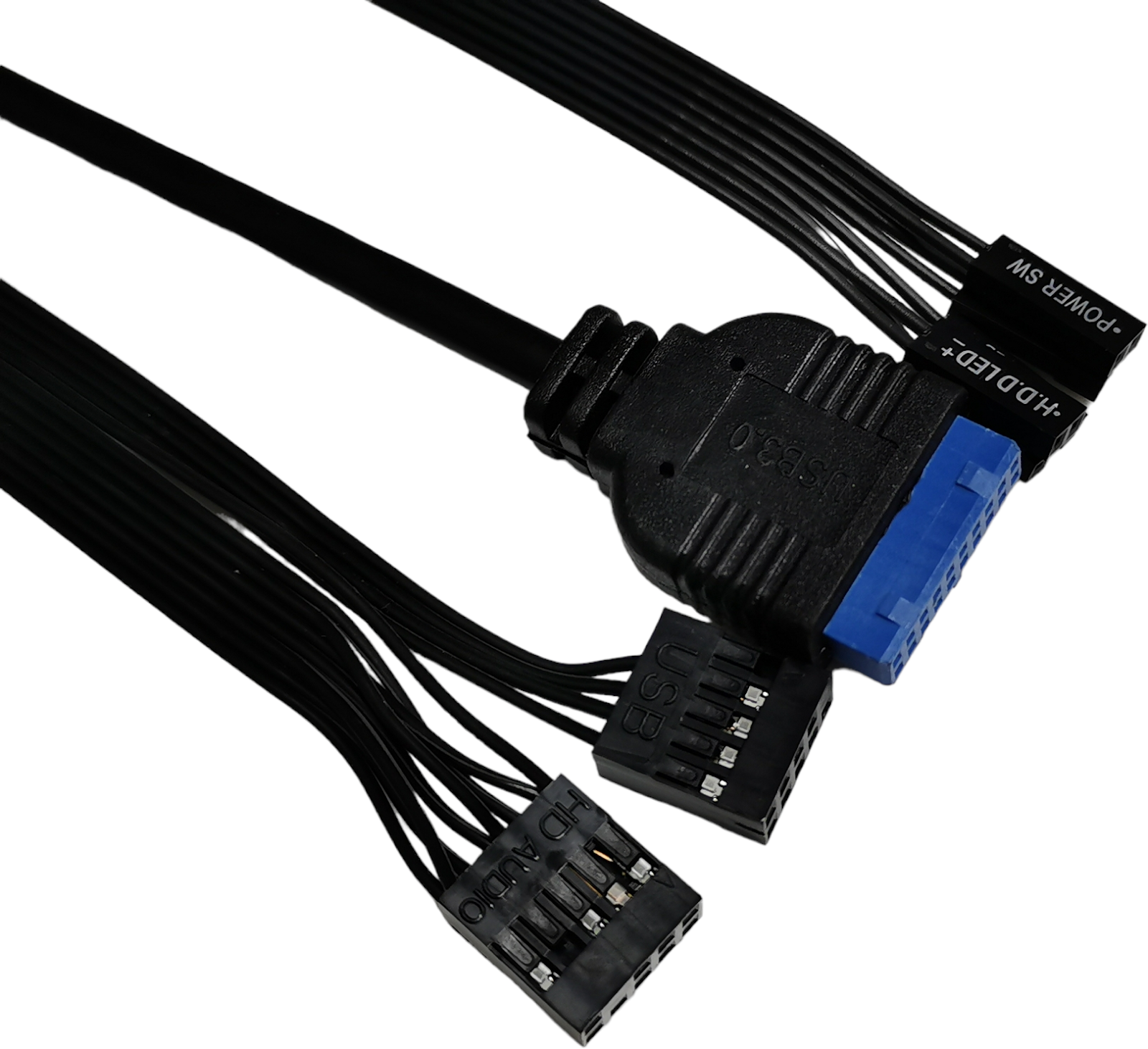

Коннекторы подключения передней панели

Перечисляю сверху-вниз:

1. Связка коннекторов: кнопки включения и перезагрузки, питание LED-индикаторов включения и активности накопителей.

2. Коннектор USB 3.0 — 19-pin.

3. Коннектор USB 2.0 — 10-pin.

4. Коннектор к звуковой карте — 10-pin.

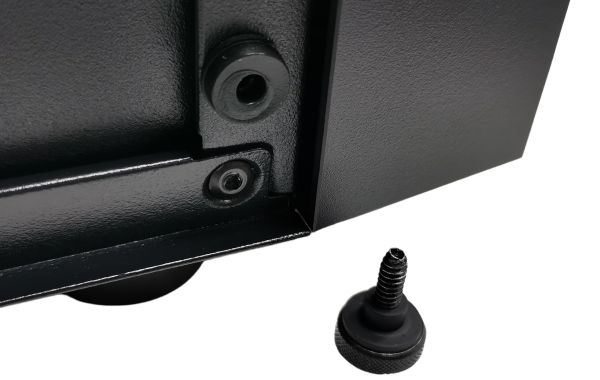

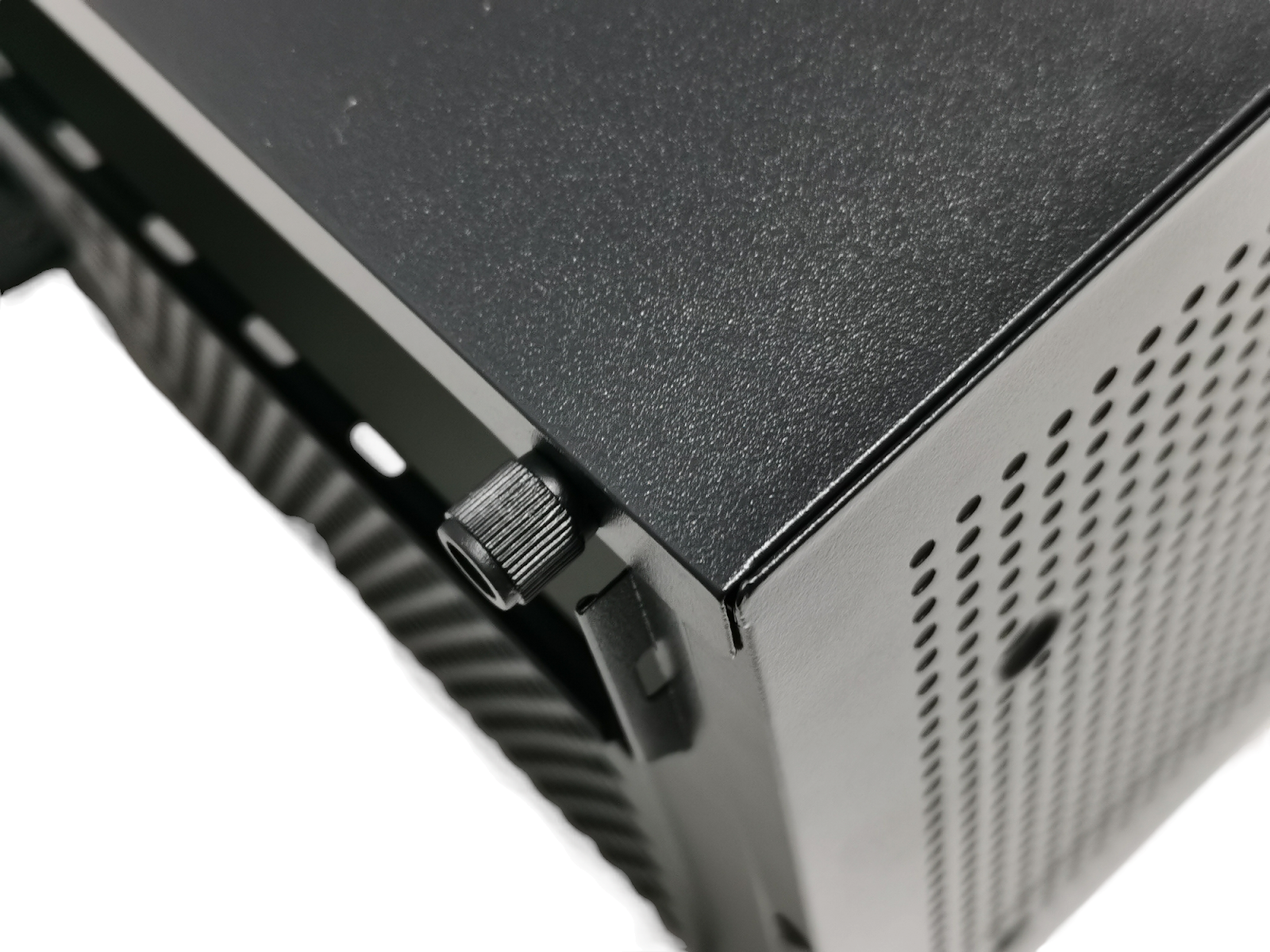

Барашки, которые не «бее»

 Не перестаю радоваться приятным мелочам этого корпуса, «винт-барашек» (или «винт с ручным закручиванием», кому как нравится) — в их числе. Чтобы снять боковую крышку, искать отвёртку вам не придется — достаточно пальцев одной руки.

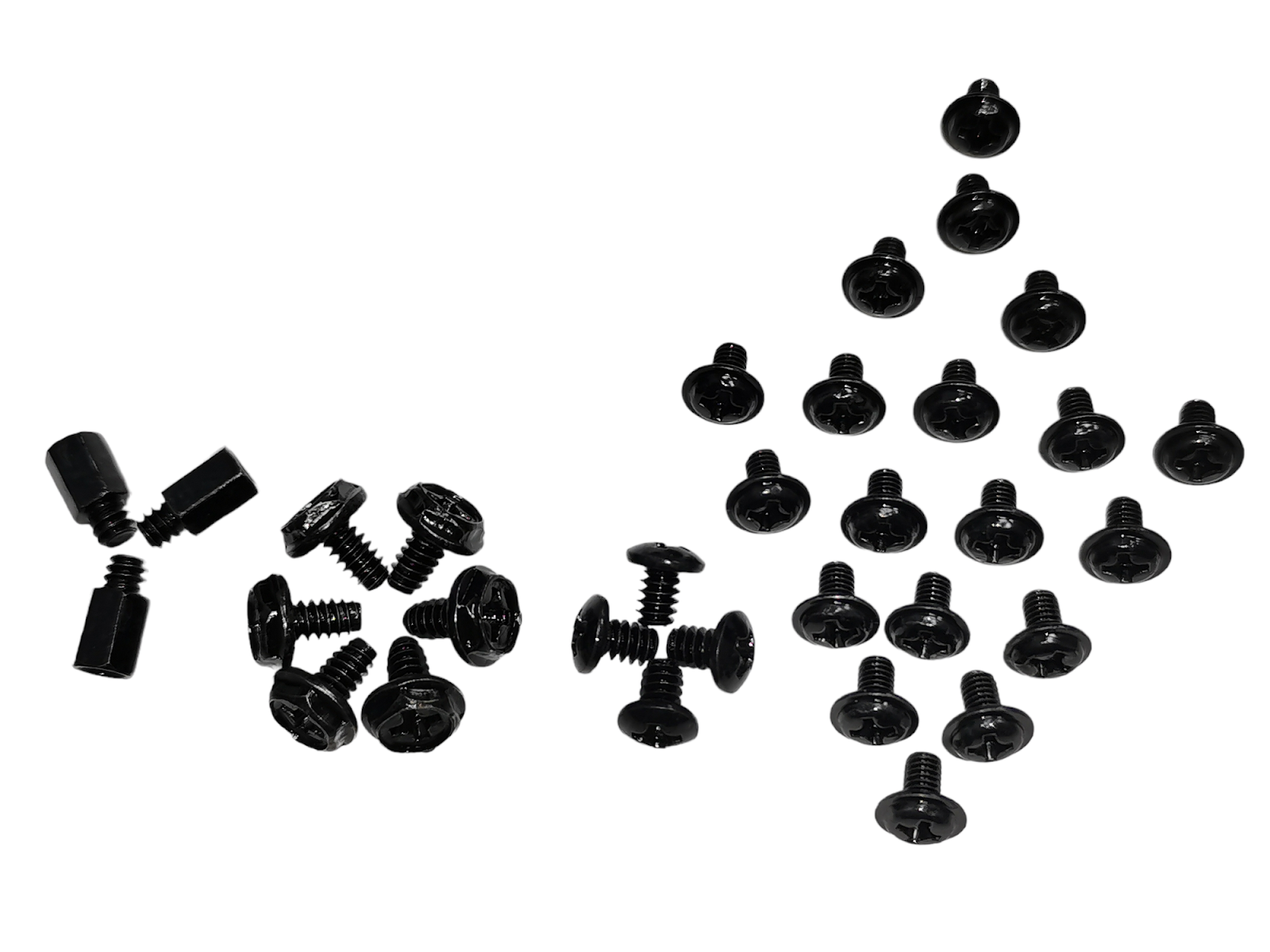

Комплектные винты

Слева-направо:

1. Три запасные стойки для материнской платы. Шесть стоек уже вкручены в корпус на заводе. Этого количества достаточно для установки полноразмерной ATX-платы, и тем более для компактных mATX. Запасные могут пригодиться, если материнская плата шире привычного или имеет дополнительные точки для крепежа.

2. Шесть винтов для блока питания, видеокарты, плат расширения PCI.

3. Четыре винта для жёсткого диска или CD/DVD-привода.

4. 19 винтов для фиксации материнской платы и твёрдотельных накопителей.

Сборка

Опишу процесс «переезда» комплектующих в новый корпус из старого и нюансы при сборке.

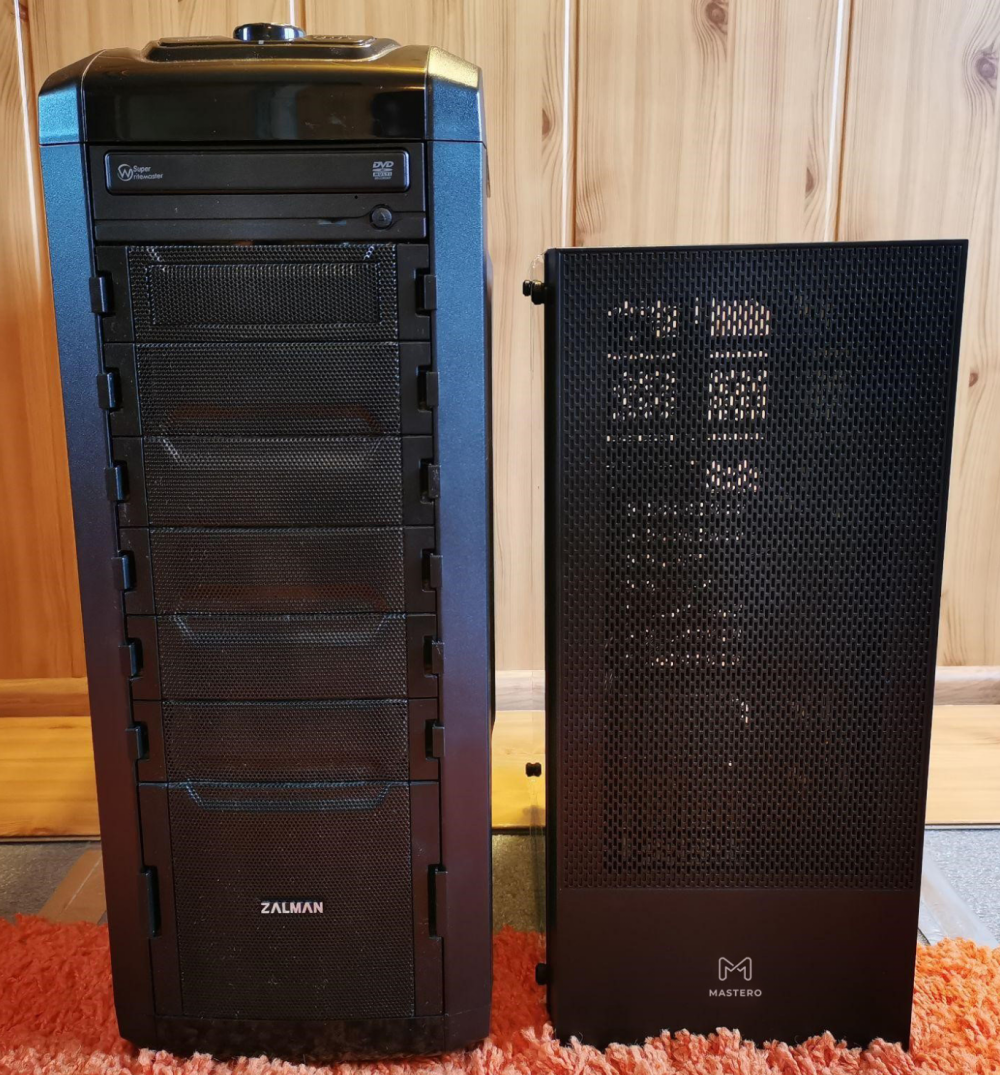

Вид спереди: слева — старый корпус Zalman MS800 Plus, справа — Mastero GA-01

«Мастеро» на голову ниже «Залмана», хотя по характеристикам оба корпуса рассчитаны на материнские платы формата  ATX.

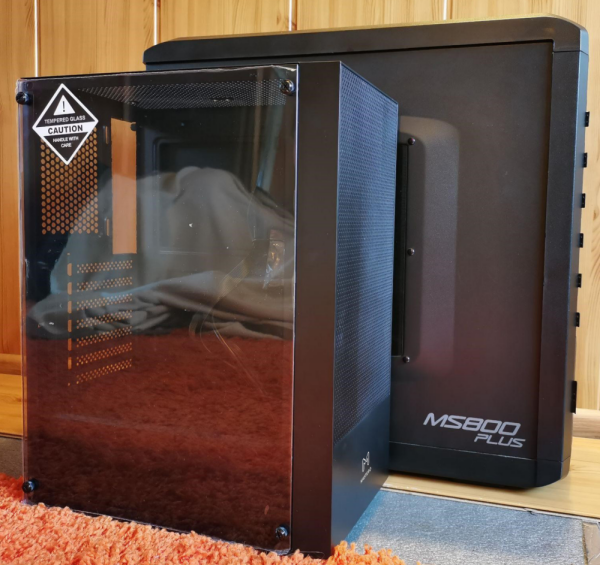

Вид сбоку: слева — Mastero GA-01, справа — Zalman MS800 Plus

Если взглянуть сбоку, то ситуация и вовсе комична. Zalman практически на треть длиннее, да и по весу «старичок» превосходит новинку Mastero — 8 кг чистого веса против 4 кг.

Лет 15 назад каждый уважающий себя компьютерщик имел в ПК по 3−5 накопителей — для хранения коллекций музыки, фильмов и игр. Сейчас ситуация обратная — всё хранится в облачных хранилищах и на компактных накопителях, в мире компьютеров мода на минимализм и миниатюрность.

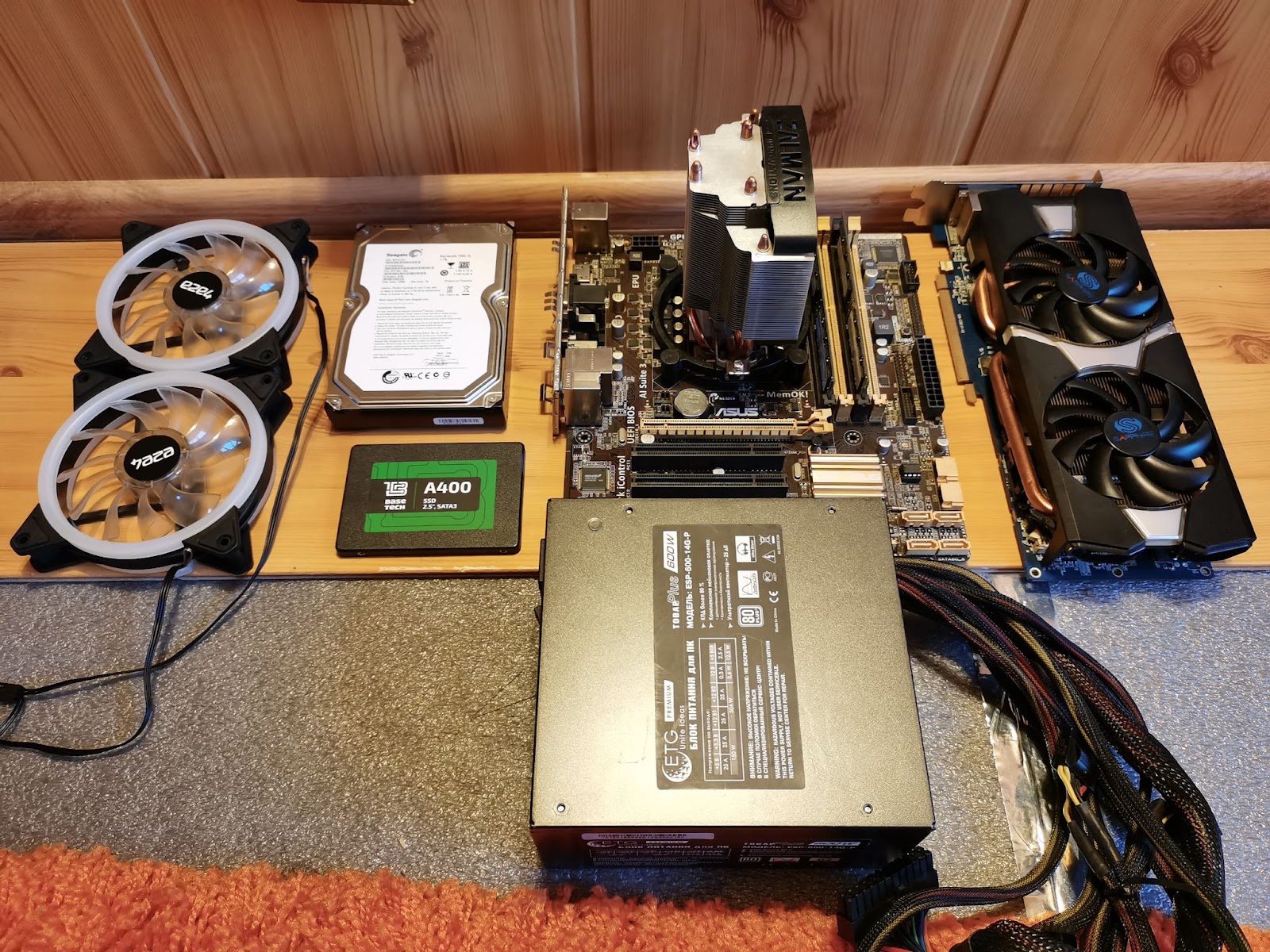

Комплектующие до переезда в корпус

Внутренности дачного компьютера, перечислю слева-направо:

1. Вентиляторы е2е4 на 120 мм с разноцветной подсветкой (сейчас в каталоге аналогичная позиция — Вентилятор Mastero MF-120, 120 мм, RGB).

2. Жёсткий диск Seagate Barracuda 7200 на 1 ТБ.

3. SSD BaseTech A400 на 120 ГБ (бюджетное и рабочее решение, с гарантией в 3 года).

4. Материнская плата ASUS H87M-Plus на сокете 1150 с процессором Intel i3 4130 (2 ядра / 4 потока), кулером Zalman CNPS5X и с двумя планками оперативной памяти на 4 ГБ 1600 МГц.

5. Блок питания ETG ESP-600-14G-P на 600 Вт.

6. Видеокарта SAPPHIRE Dual-X R9 280X 3 ГБ.

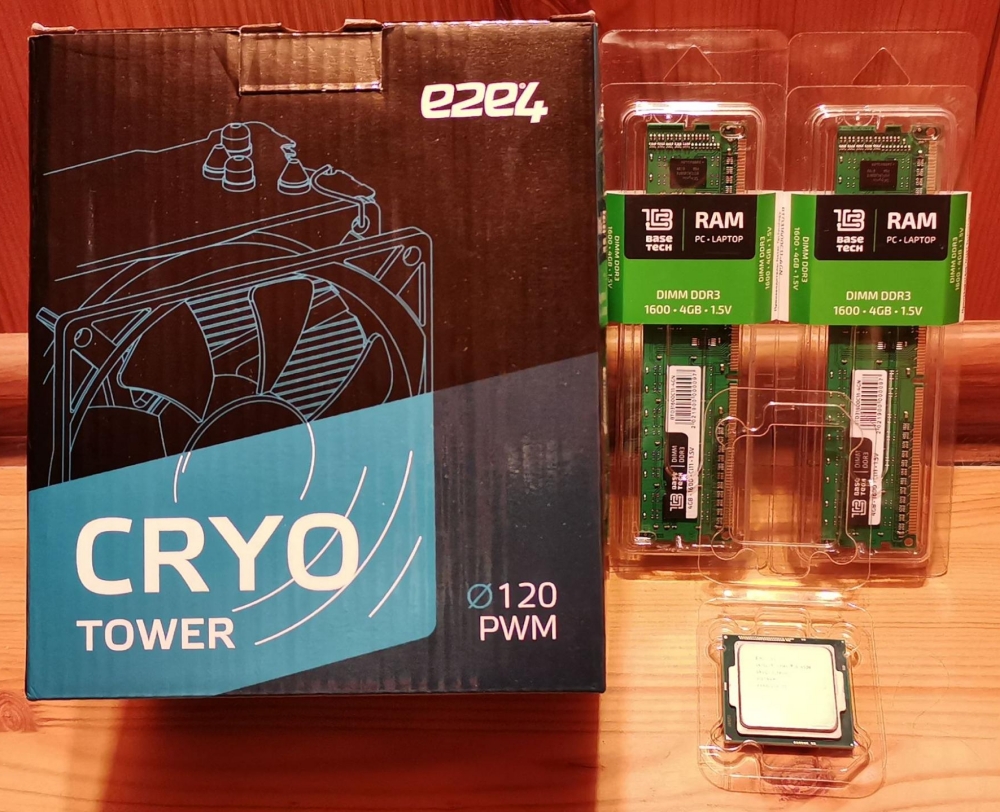

Пополнение в семье дачного компьютера

Очень мне хотелось побегать на даче. Да не по огороду, а на компе в Metro Exodus. Но, если видеокарты хватало для средних настроек, то процессор не справлялся и тянул на дно заветные FPS.

Решил провести бюджетный апгрейд, для чего выбрал следующие комплектующие:

1. Кулер e2e4 CRYO TOWER PRO RGB на 120 мм со светящимся вентилятором и с прямым контактом четырёх тепловых трубок (сейчас это Кулер для процессора Mastero MC-120).

2. Две планки оперативной памяти BaseTech DDR3 на 4 ГБ, с частотой 1600 МГц.

3. Процессор Intel i5 4590 на 4 ядра с турбобустом до 3.7 ГГц.

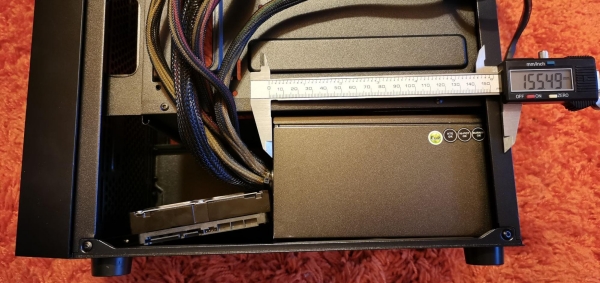

Один из нюансов сборки

Мой блок питания оказался длиннее большинства современных блоков. По этой причине жёсткий диск не становился на своё место.
Вы вряд ли столкнётесь с такой проблемой — современные блоки питания короче, а увеличенные встречаются только с мощностью от 1000 Вт.

Жёсткий диск я решил оставить как есть, на его работу это не повлияет. Твердотельный накопитель разместил на кожухе блока питания.

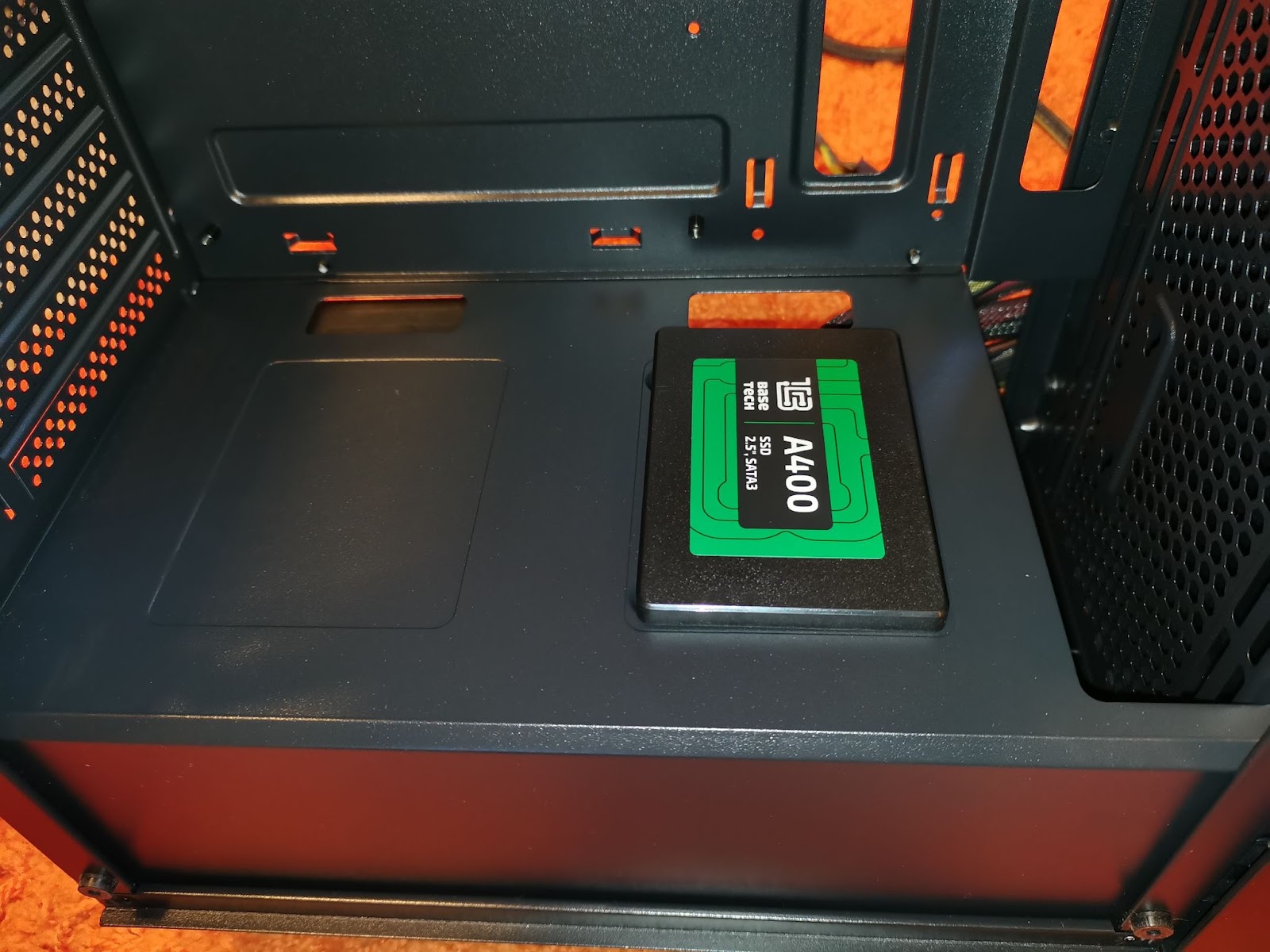

Расположение твердотельного накопителя

 Накопитель формата 2.5” лёг на штатное место, как родной, хотя я уже был готов   «колхозить» его на двухсторонний скотч и сверлить отверстия в корпусе.

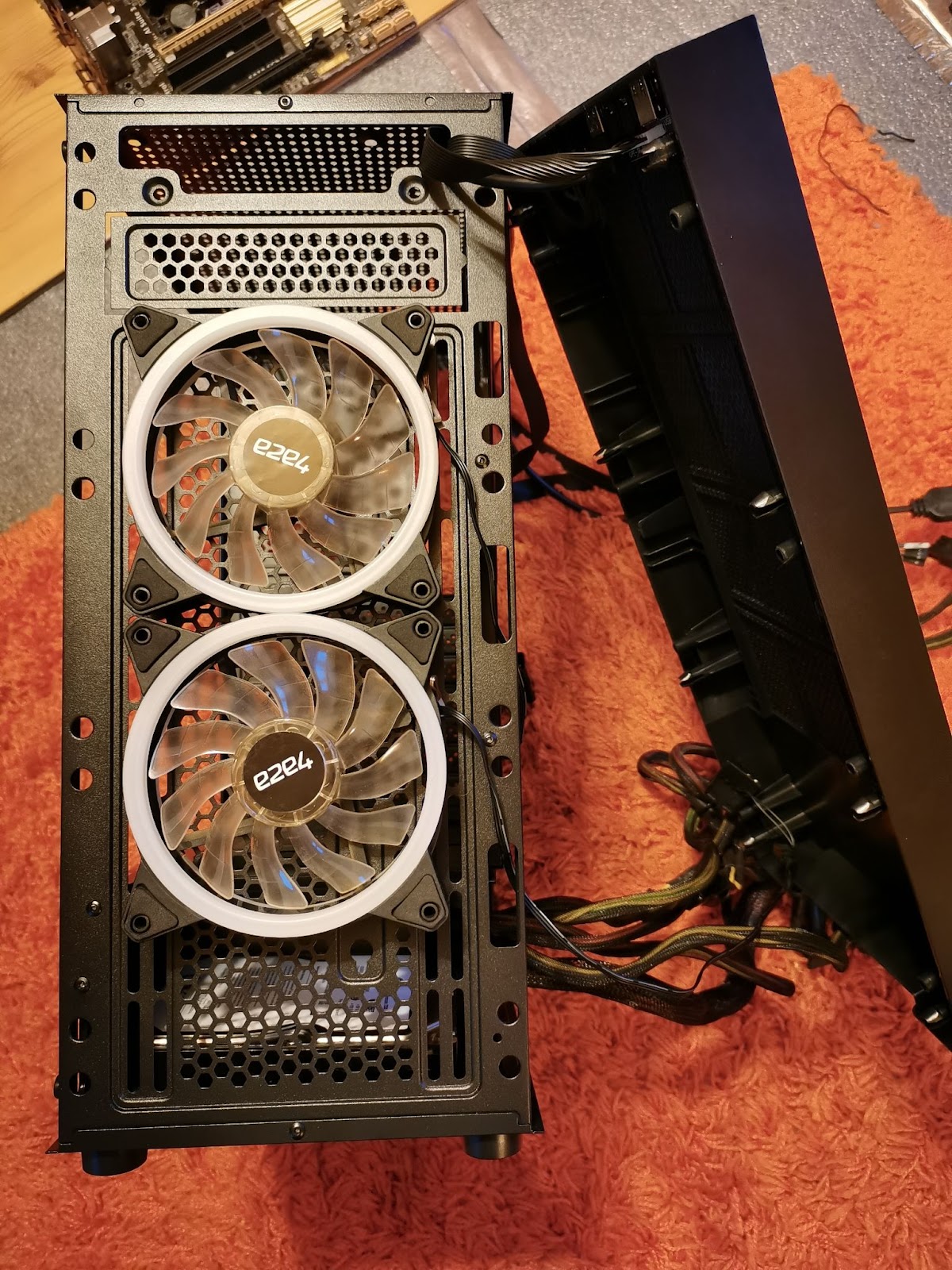

Установка двух вентиляторов на вдув

На переднюю часть я решил поставить два вентилятора. Казалось бы, что сложного — прикрутить вентилятор винтами с обратной стороны, но тут случился второй нюанс.

Фиксация винтами вентиляторов на переднюю панель

Добраться к винту вентилятора мешал металлический кожух, который закрывает накопители и блок питания. Нужна была Г-образная крестовая отвёртка, которой у меня в хозяйстве, конечно, не оказалось.

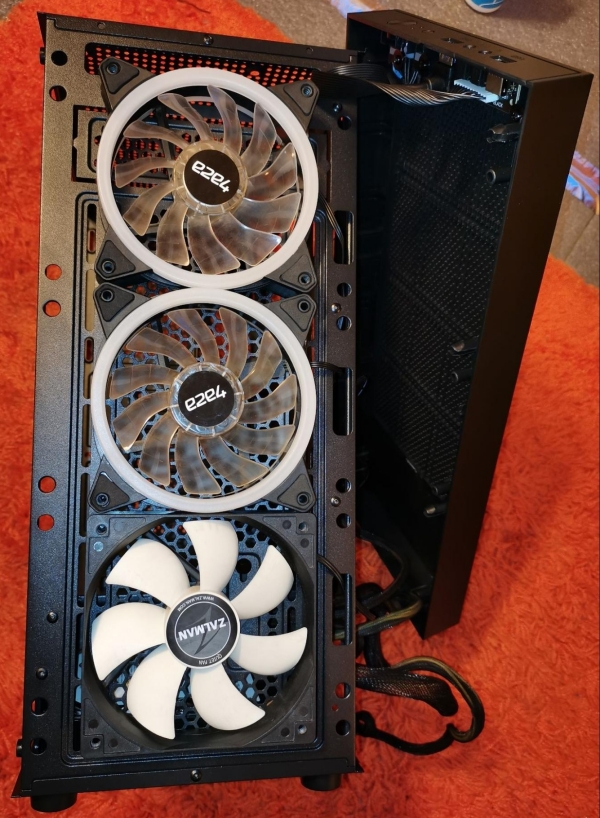

Пример установки трёх вентиляторов на вдув

Пораскинув мозгами и сопоставив отверстия в корпусе с отверстиями вентиляторов, я решил вместо двух поставить три вентилятора (третий снял со старого корпуса). Оригинальная залмановская вертушка без подсветки, но в самом низу её всё равно не видно.

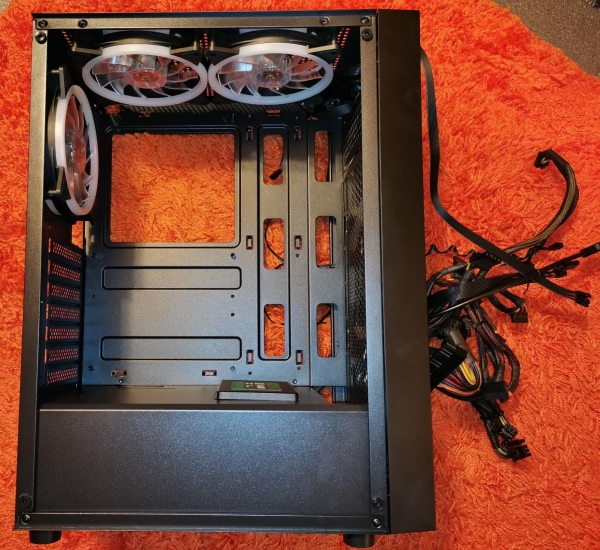

Прикрутил ещё вентиляторов на выдув

Возможно, такое расположение не задумывалось разработчиками корпуса, но у меня был план, и я его придерживался. Если видишь место под вентилятор, его нужно использовать.

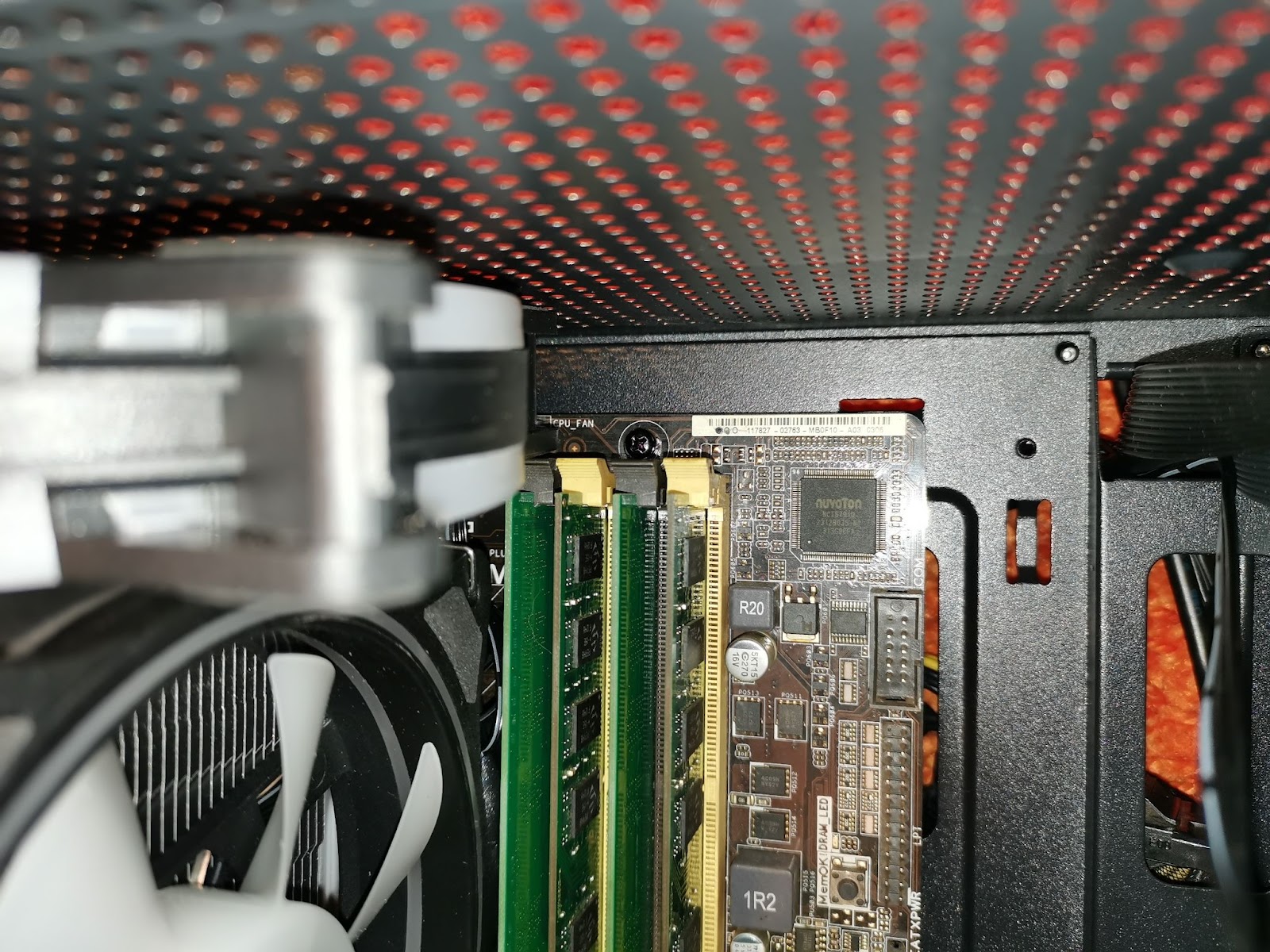

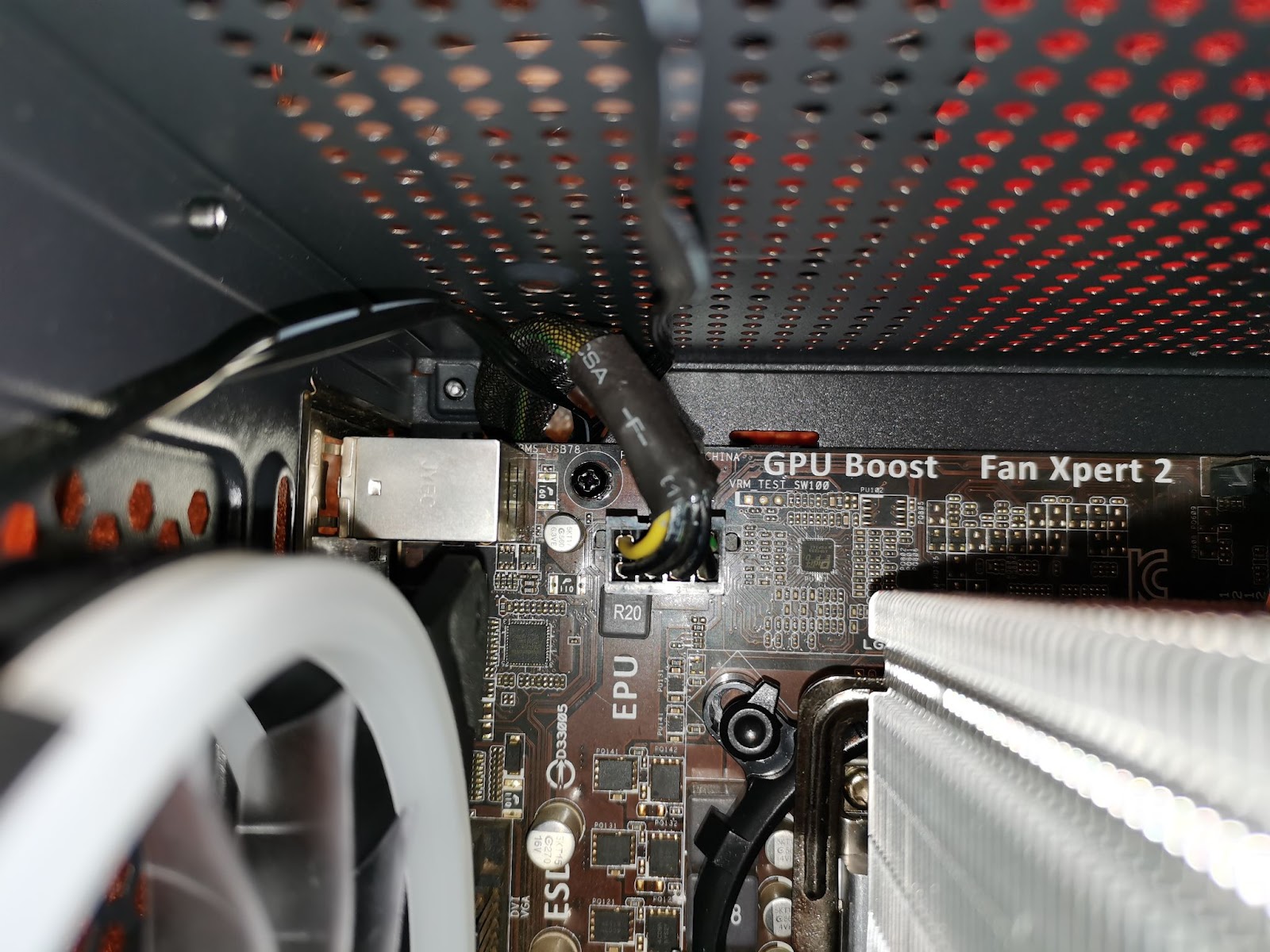

Фиксация материнской платы

 А вот и штрафной за спешку, точнее третий нюанс при сборке. И если первые два были моей виной, то третий — недоработка производителя в чистом виде. Обычно удобнее сначала вкрутить вентиляторы, а потом ставить материнскую плату, но не в этот раз.

Если поставить вентилятор на верхнюю панель ближе к правой части, то при установке материнской платы он закрывает доступ к винту фиксации. Вон он — чёрный, чуть выше оперативной памяти. Пришлось выкручивать вентилятор, закручивать заблокированный винт и вкручивать вентилятор обратно.

Прокладка проводов при сборке

Искренне рад, что разработчики корпуса Mastero предусмотрели в нём отверстие для прокладки кабеля питания процессора и провода вентилятора. Во-первых, их не нужно тянуть через весь корпус с правой стороны; во-вторых, проложенные таким образом кабели выглядят аккуратнее.

Желаю терпения всем, кто будет собирать ПК впервые и пытаться кончиками пальцев подцепить кабель питания процессора и защелкнуть в разъём. Но это трудность не конкретно этого корпуса, и встречается при сборке часто.

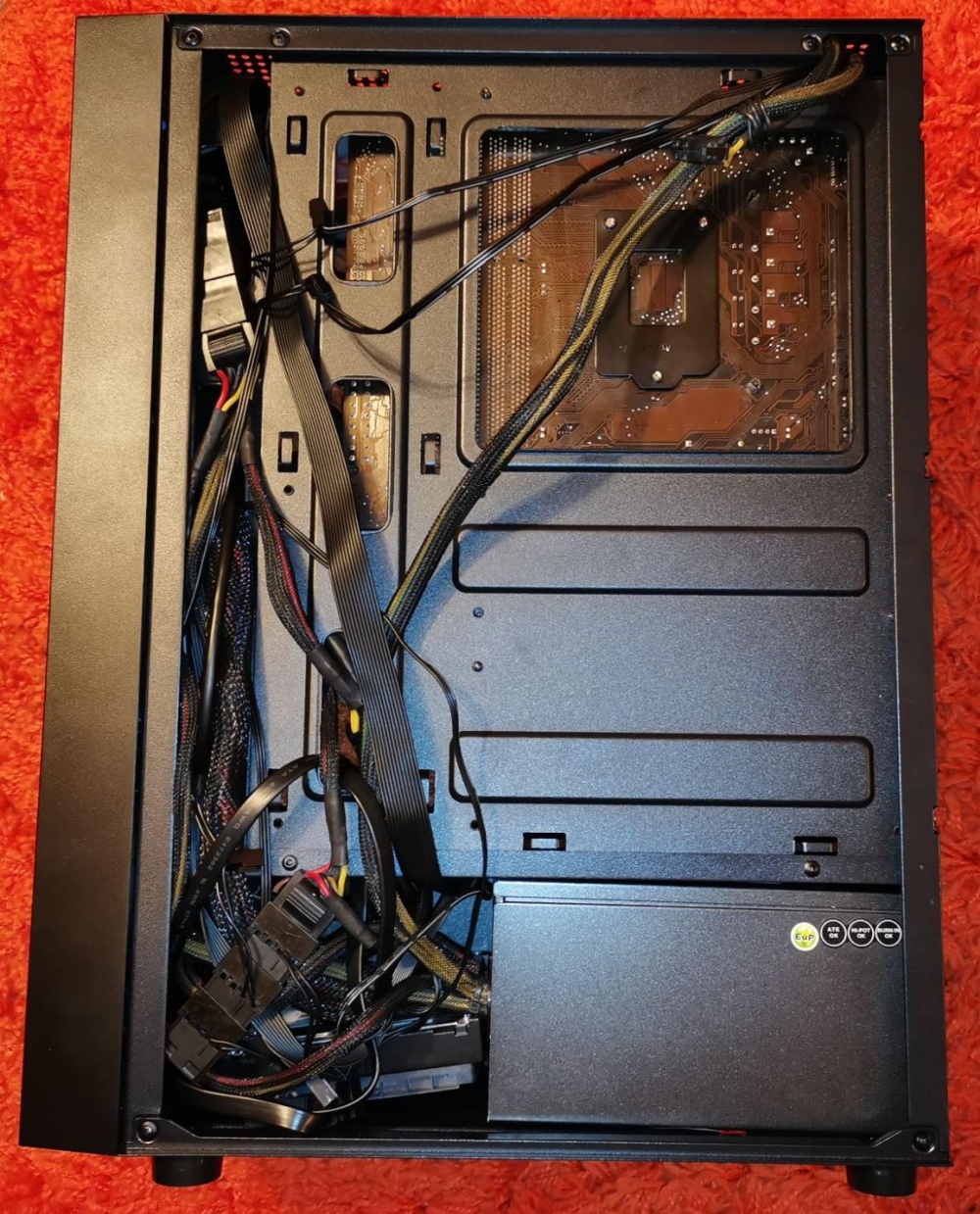

Провода под крышкой

 Места для проводов в данной сборке хватило, хотя кабель-менеджмент вышел не идеальным — провода блока питания и вентиляторов оказались коротковаты. Совет тем, кто планирует собирать ПК в корпусе Mastero GA-01 — укладывайте провода по левой стороне, там есть углубление.

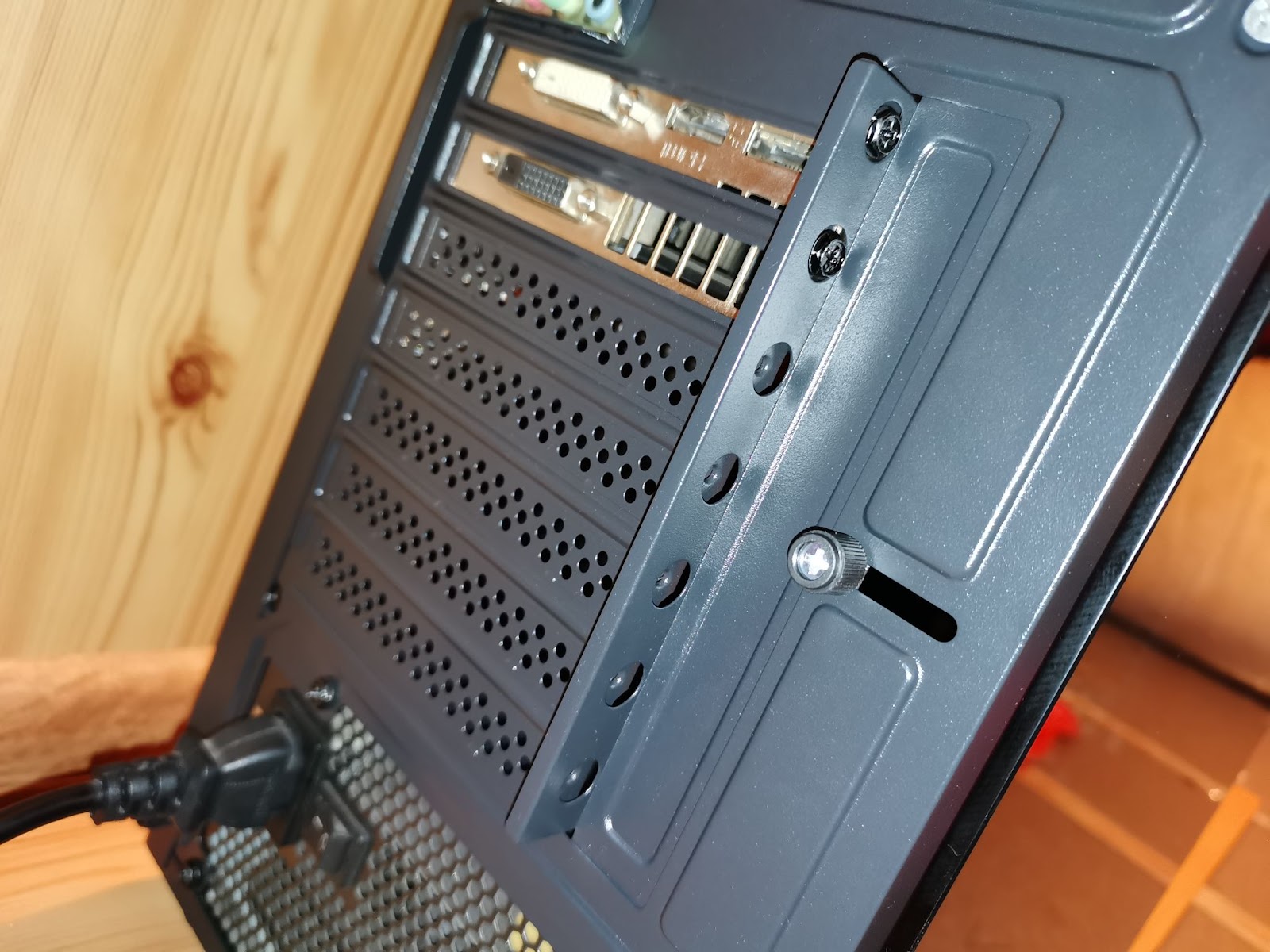

Задняя панель с установленной видеокартой и блоком питания

 Сзади сборка выглядит аккуратно. Для слотов расширения PCI предусмотрена защитная пластина, которая закрывает пустоту. Пластина фиксируется винтом-барашком.

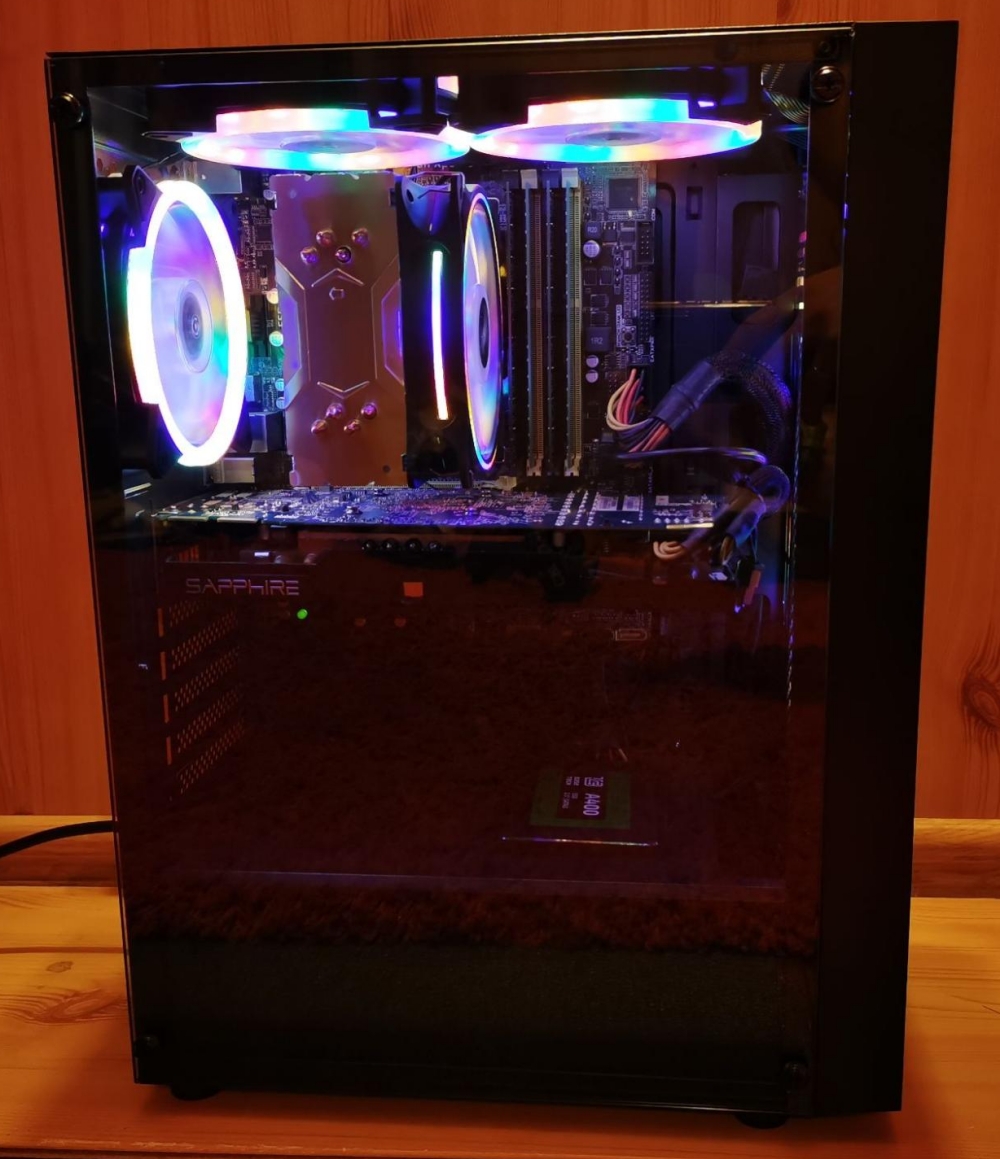

Готовая сборка — какова красота!

 Если раньше компьютер выглядел устаревшим во всех смыслах, то сейчас смотрится свежо. Бонус — может служить ночником в игровых сессиях после заката.

Готовая сборка сбоку

 Ещё один нюанс с установкой видеокарты. Если судить по характеристикам корпуса, в него помещаются карты длиной до 260 мм. Моя R9 280X в длину 262 мм, и перед сборкой я решил, что если она не залезет, то пожертвую частью пластика (даже кусачки приготовил). Но к удаче видеокарты жертвовать никем и ничем не пришлось. Карта поместилась в корпус, а до передних вентиляторов осталось ещё 20 мм.

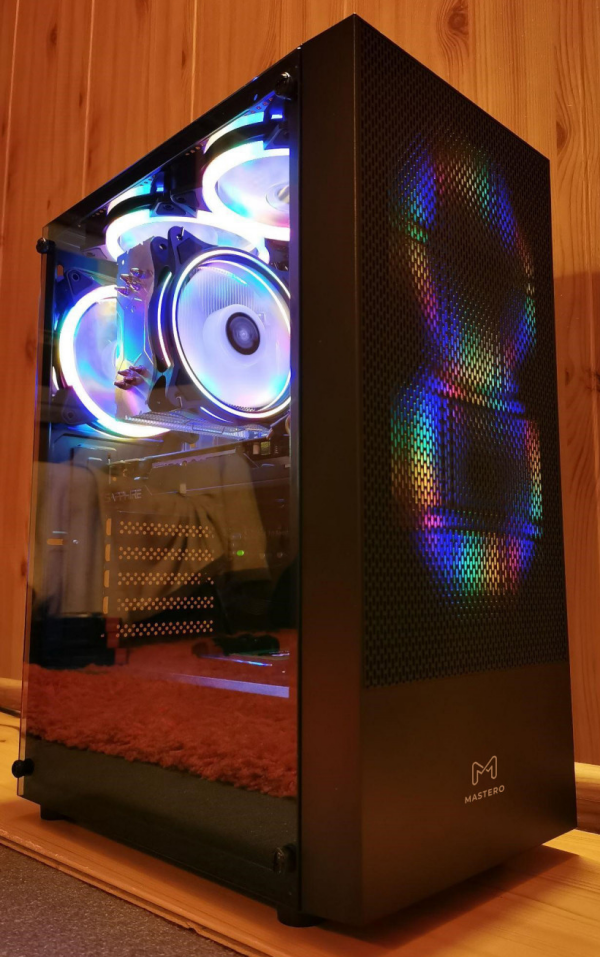

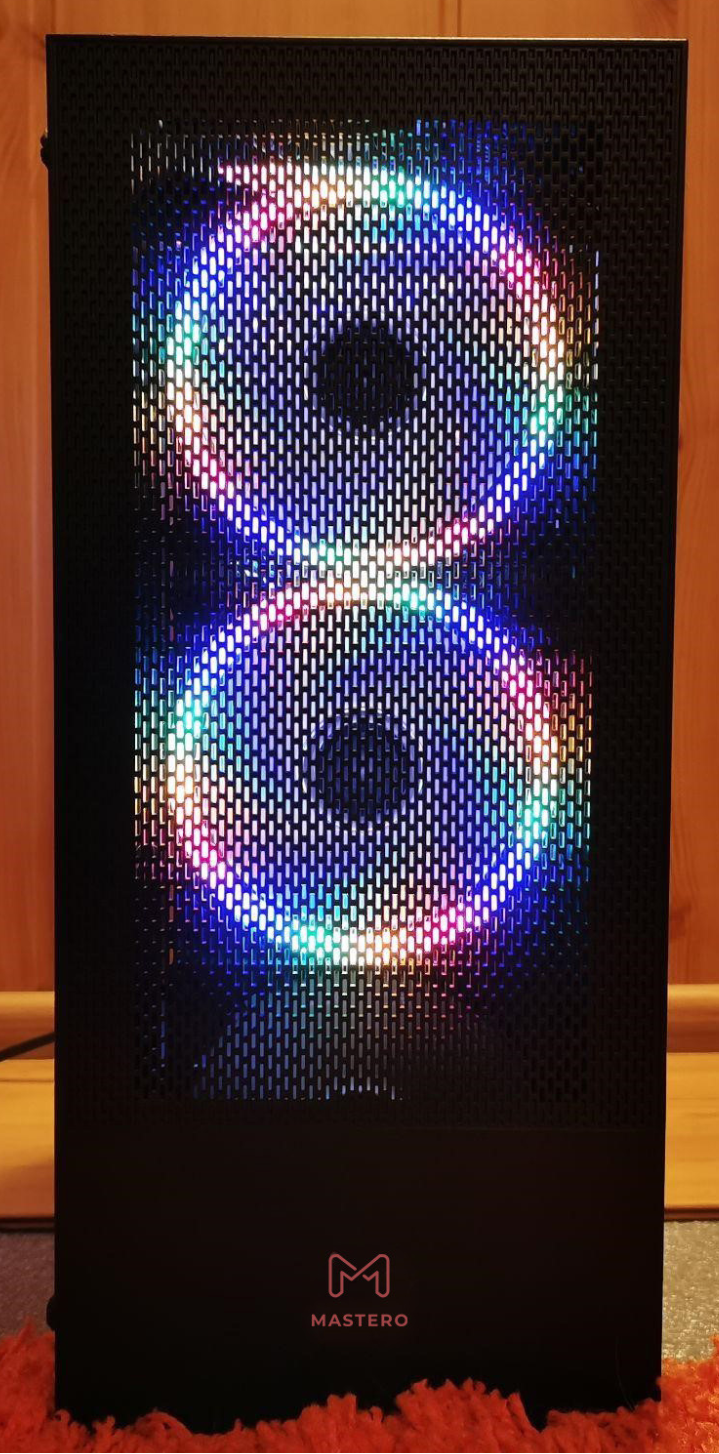

Красота спереди

 Вентиляторы светят, захватывают воздух и гонят его внутрь. Хотелось бы ещё фильтр на переднюю панель на магнитах и полноценную перфорацию для третьего вентилятора. Как я выяснил опытным путём, установить его можно, только виден он наполовину.

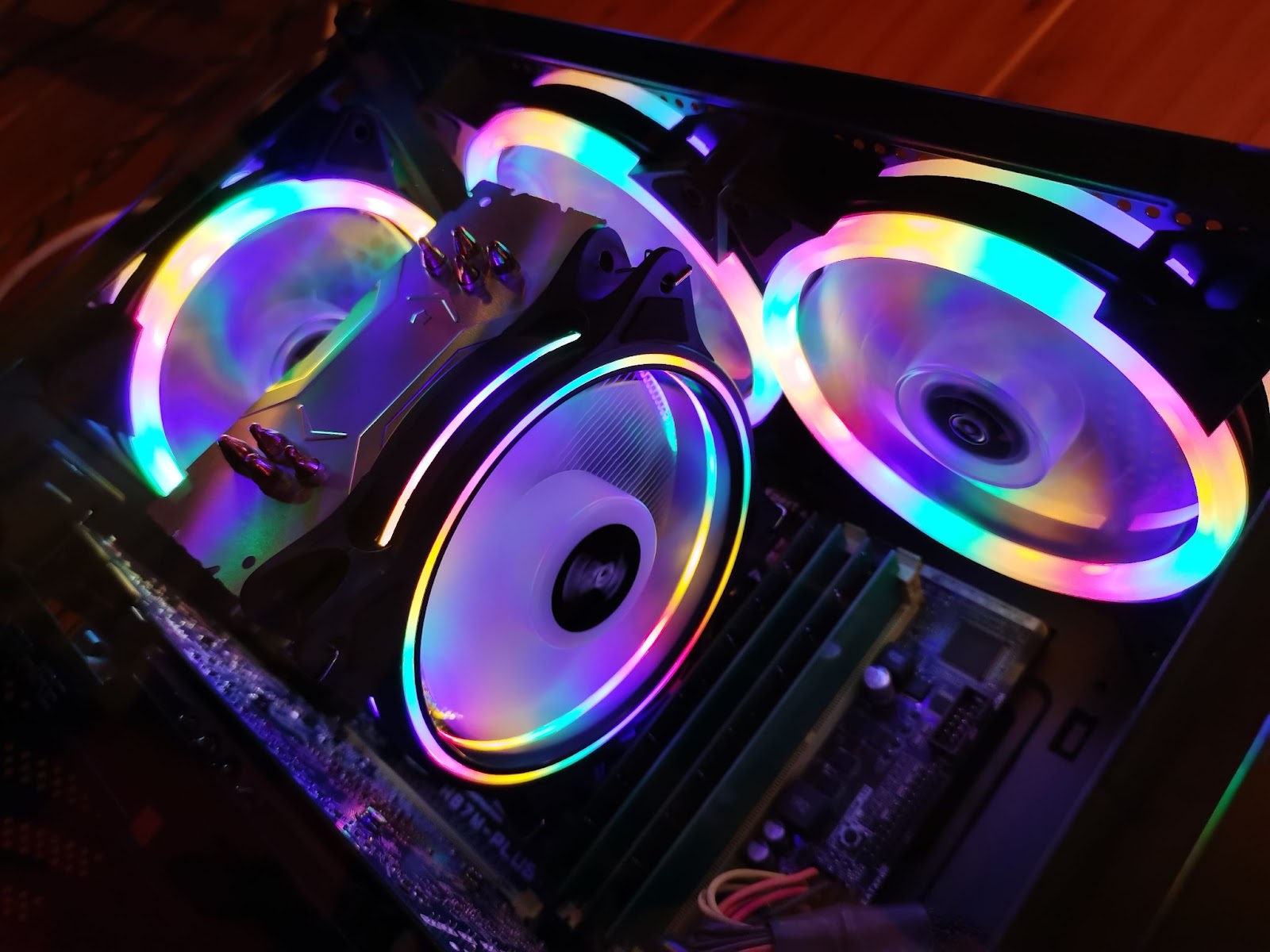

Внутри тоже всё красивое

Хотя новые вентиляторы не настраиваются в плане цвета, но светят объёмно и ярко. И сколько бы не было противников подсветки, в этом есть что-то завораживающее.

Тесты

Проверим, отразилась ли замена корпуса на рабочем температурном режиме комплектующих.
Сначала посмотрим как они себя чувствовали в старом корпусе.

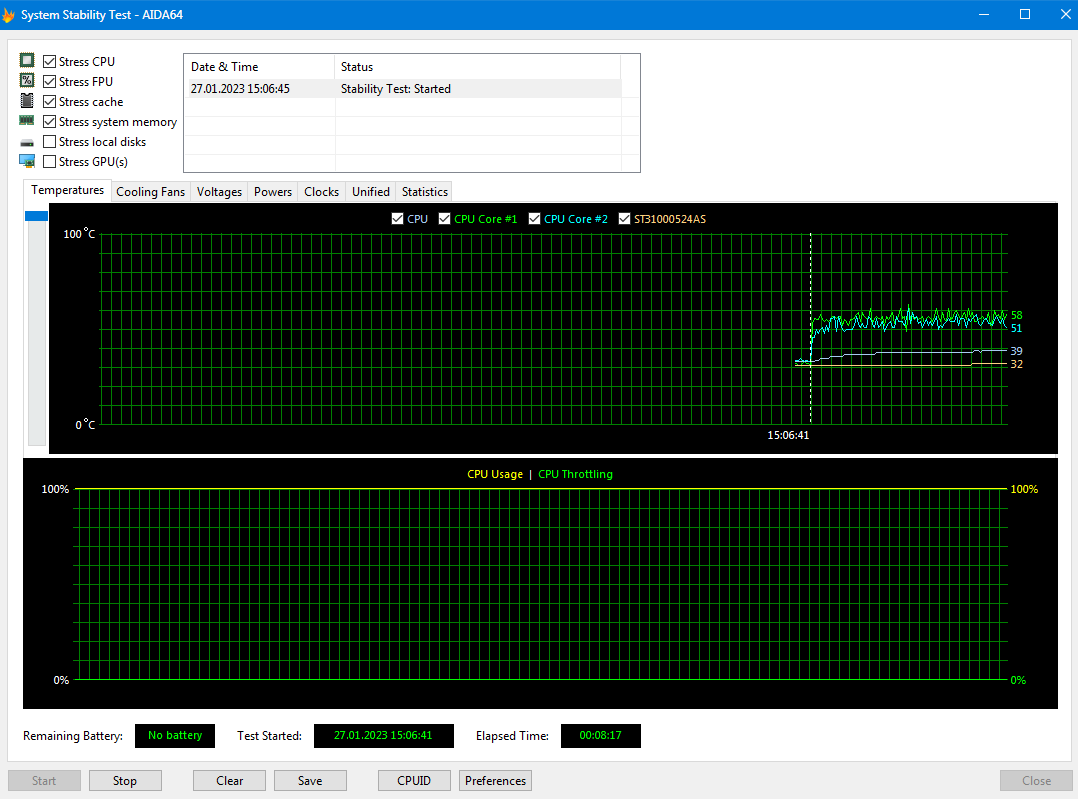

Нагрузка процессора в AIDA64, старый корпус

Нагрузил систему с помощью стресс-теста AIDA64. Температура процессора держалась в среднем 55−58°С, с кратковременным максимумом 64°С.

Корпусные вентиляторы вращались на максимальных оборотах, т.к. напрямую подключены к блоку питания. Вентилятор кулера также работал на максимуме, с постоянной скоростью 1500 об/мин. Их шум не выделялся из общего звукового фона и не прерывал игровую идиллию.

Нагрузка видеокарты в Furmark, старый корпус

Когда температура видеокарты достигает 80°С, где-то грустит любитель компьютерных железок. В какой-то момент температура даже была 81 градус, но затем вернулась на 80. Вентиляторы вращались на 83% от полной скорости, частота видеопроцессора 1020 МГц, памяти 1500 МГц.

На мой взгляд видеокарта может быть холоднее и тише.

Посмотрим, изменится ли ситуация с новым корпусом.

Нагрузка процессора в AIDA64, новый корпус

 Нагрузка 100%, обороты вентилятора кулера 1500 об/мин. Кривая температур такая же прыгающая, максимум заметил 63°С. В целом картина повторяет уже виденное.

Заметна разница в температуре жёсткого диска — если в старом корпусе она была 32°С, то в новом 29°С. Удачно расположенный вентилятор в самом низу и кожух, отделяющий накопители от основных комплектующих, благоприятно повлияли на температуру даже в простое.

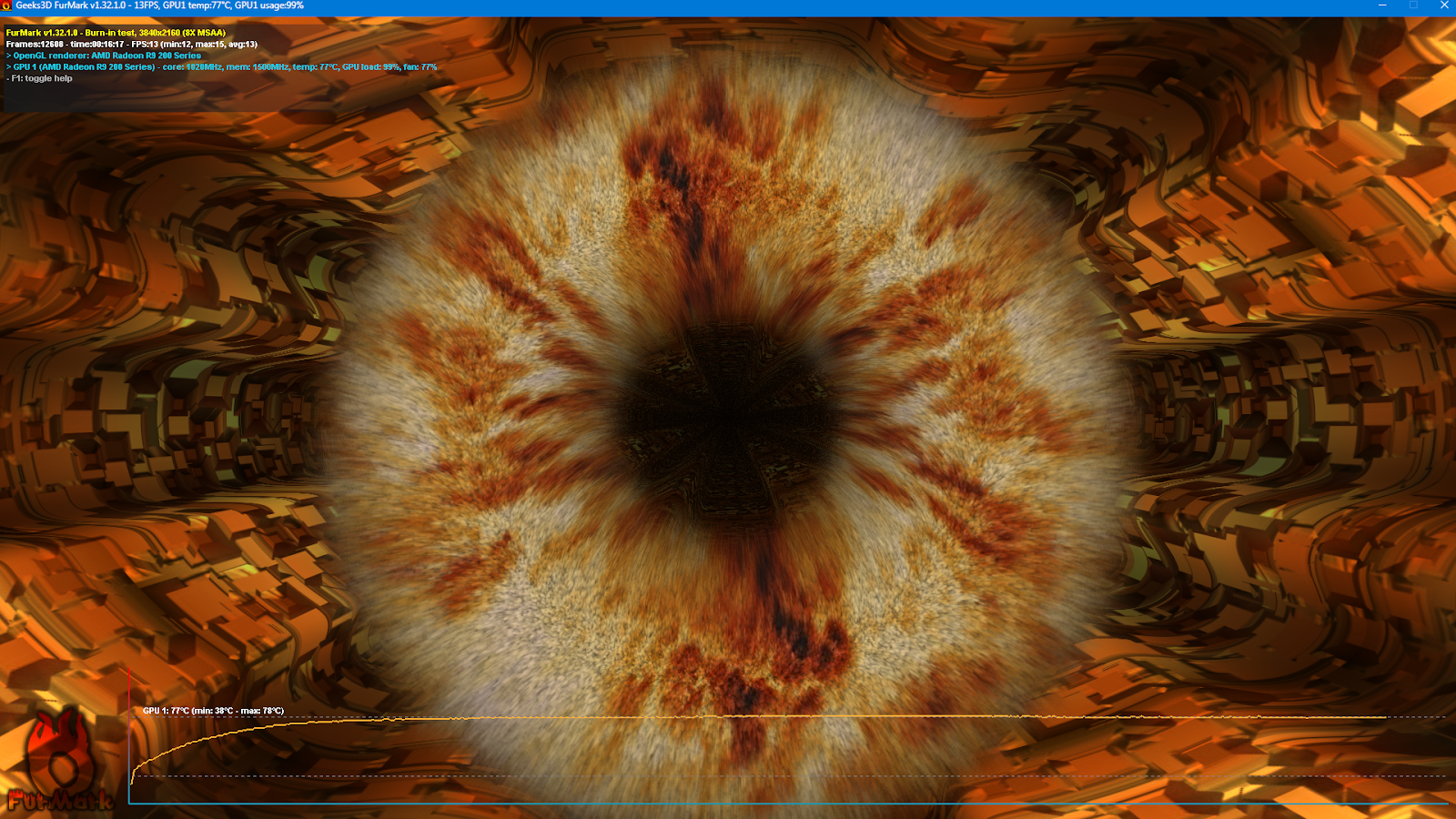

Нагрузка видеокарты в Furmark, новый корпус

Интригующий момент — а как в новом корпусе чувствует себя видеокарта?

В максимуме температура достигла 78°С, затем упала до 77. Вентиляторы вращались на 77% от максимума. Частота видеопроцессора и памяти — без изменений, 1020 МГц и 1500 МГц соответственно.

Итого по видеокарте — порог в 80 градусов не превышен, обороты вентиляторов уменьшились на 6%.

Итоги

Поначалу я отнесся к Mastero GA-01 скептически. Сможет ли компактный корпус сравниться по охлаждению с проверенным просторным «Залманом»? Но результаты тестов развеяли сомнения.

«Мастеровский» кейс оказался даже лучше в плане охлаждения. Главные «виновники» такого результата — сетчатая передняя панель, три 120-мм вентилятора на вдув и три на выдув, плюс кулер. Продуваемость что надо, перегрев «железу» точно не грозит. Добавить бы ещё в этот корпус съёмные пылевые фильтры…

Толщина боковых стенок 0.5 мм — не рекорд, но корпус при сборке не гнётся, для недорогого корпуса этого достаточно. Боковая крышка из закалённого стекла придаёт кейсу современный внешний вид и вес, а как мы знаем вес — это надёжность. Прозрачная стенка позволяет любоваться внутренней подсветкой или её отсутствием.

Сердце сборщика порадовали приятные мелочи в Mastero: быстросъёмная правая боковая стенка, винты-барашки, отверстие под кабель питания процессора и заднего вентилятора. Отмечу, что в комплекте с корпусом шёл весь необходимый крепёж — не пришлось лихорадочно искать недостающий болтик или стойку.

Справедливости ради, при сборке были и не совсем радостные моменты: неидеальный кабель-менеджмент из-за узкой ниши и коротких проводов, HDD, вставший наперекосяк из-за длинного БП, проблемы с креплением матплаты и вентилятора. Но, пожалуй, это и все минусы.

В целом Mastero GA-01 оставил положительное впечатление. Компактный, прохладный, недорогой, ещё и со стеклом сбоку. Если вы не планируете устанавливать в него пять−шесть жёстких дисков, то корпус вас не разочарует. Для начального игрового ПК — в самый раз.
